Сварочный робот CASSI
Роботизированная сварочная ячейка под серию: окупается за 1,2 года при работе в две смены

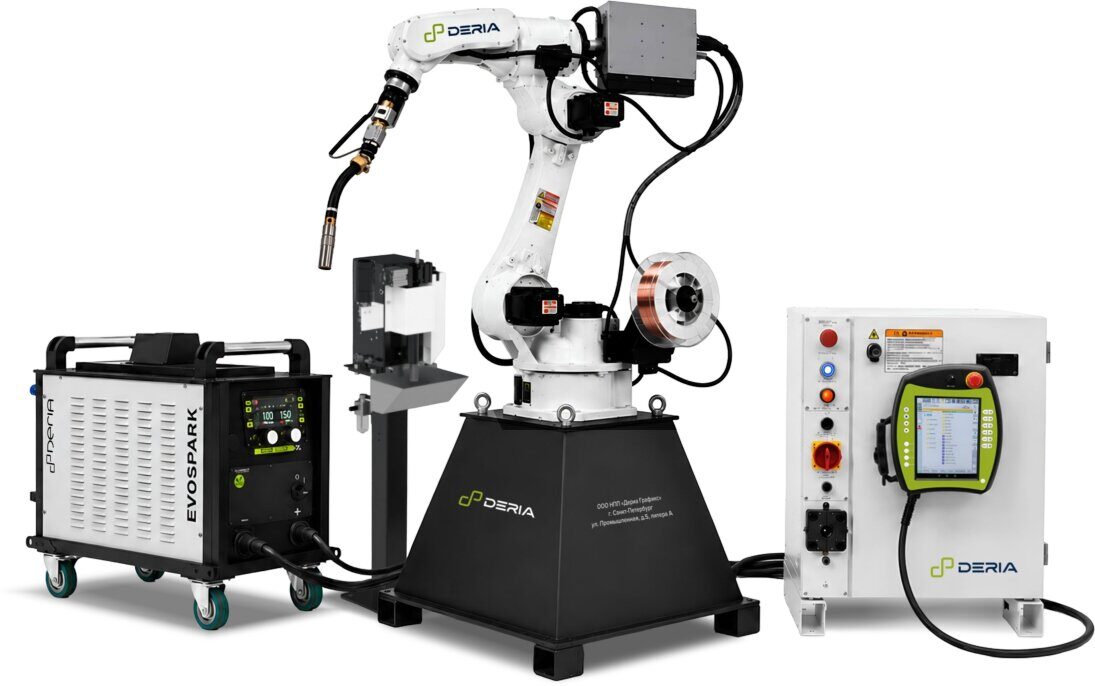

CASSI — ячейка в сборе: шестиосевой манипулятор с тумбой, источник EVOSPARK, устройство подачи проволоки, шкаф управления, пульт обучения, автоматическая горелка и станция её очистки. Комплект ПО Navi — на русском языке. Гарантия 12–36 месяцев, сервис и ЗИП на территории РФ.
Робот не «вместо людей» — он закрывает дефицит, которого не закрыть наймом: сваривает серийные детали две-три смены в сутки без перерывов, отпусков и «текучки», а сварщик растёт до программиста-технолога.
Почему наймом не закрыть
Кому ячейка подходит, а кому — нет
Подходит
- Серия и конвейер — одна и та же операция сотни раз подряд
- Стационарное место, где процесс известен заранее, а деталь всегда в одном положении
- Стабильность шва важнее гибкости — качество не должно зависеть от смены и усталости
- Загрузка в две-три смены — тогда ячейка окупается быстрее всего
Не подходит
- Единичные и нестандартные детали, где нужно придумывать на ходу
- Монтаж, высота, труднодоступные места — робота попросту негде поставить
- Подготовка программы дольше самой сварки — на одной детали сканирование и карта швов не окупаются
Так границу проводят сварщик и инженер Deria в интервью на нашем сайте.
Посчитайте окупаемость на своих цифрах
Формула простая: год работы поста = зарплата × 12 + страховые взносы 30 %; ячейка заменяет два поста в две смены; окупаемость = стоимость ячейки ÷ экономия за год. Подвиньте ползунки под свой цех.
Страховые взносы — 30 % к зарплате. Ячейка работает столько смен, сколько постов заменяет: без перерывов, отпусков и «текучки».
Средства защиты, аттестация и медосмотры сварщика в расчёт не взяты — с ними срок короче. Стоимость ячейки «под ключ» — середина рынка, коридор 5–8 млн ₽. Сколько постов ячейка закрывает именно у вас, считается по вашей номенклатуре и длине швов.
Что меняется в цехе
Повторяемость позиционирования ±0,05 мм — шов одинаков в первую и в третью смену
Две-три смены в сутки без перерывов, отпусков и «текучки»
Программирование траекторий — обучение точками с пульта; ПО Navi на русском языке

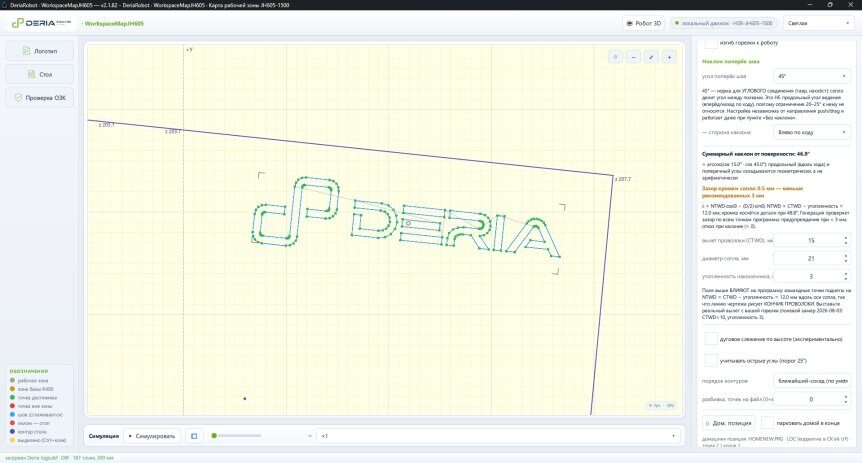

Navi — комплект ПО на русском языке
Обучение точками с пульта, редактирование, холостая отработка
Ток, напряжение, скорость подачи — под силу тока и толщину материала
Параметры в реальном времени, паспорт шва, отчёты по расходу
Модульная архитектура источника EVOSPARK

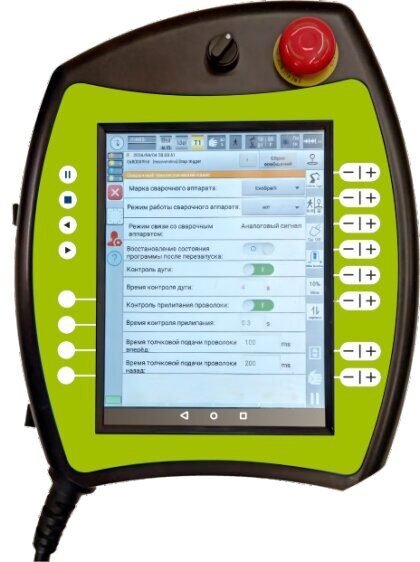

Пульт обучения и результат
Режимы сварки задаются с пульта обучения: марка источника, режим работы, контроль дуги и прилипания проволоки — на одном экране с программой робота.

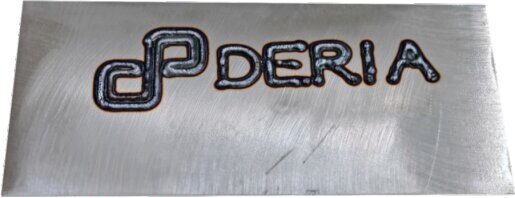

Выше — образец, сваренный ячейкой по программе из Navi. Технологии источника: MIG/MAG · TIG · MMA · строжка, сварочный ток 3–500 А, ПВ 100 % на максимальном токе.
Меры поддержки снижают порог входа
Напишите нам — расскажем, какая программа Фонда развития промышленности подходит под вашу закупку
Сервис и ЗИП на территории РФ, гарантия 12–36 месяцев
Как проходит внедрение
Сколько постов закрывает ячейка, считается по вашим деталям и длине швов
Состав ячейки — в нескольких вариантах; интеграция в линию: позиционеры, вращатели, MES
Ячейка в сборе: манипулятор, источник, подача, шкаф, пульт, горелка, станция очистки
Обучение операторов, гарантия 12–36 месяцев, сервис и ЗИП на территории РФ
Частые вопросы
Нужен ли программист, чтобы работать с ячейкой?
Нет. Программирование траекторий — это обучение точками с пульта, редактирование и холостая отработка; режимы сварки задаются на том же пульте. Комплект ПО Navi — на русском языке, оператора обучаем при запуске. Так сварщик и растёт до программиста-технолога.
Что с сервисом и запчастями?
Гарантия — 12–36 месяцев, сервис и ЗИП — на территории РФ. У Deria собственный инженерный центр в Санкт-Петербурге: ремонт и наладка промышленного оборудования — наше основное дело больше двадцати лет.
Ячейка встроится в существующую линию?
Да: позиционеры, вращатели, интеграция с MES. Мониторинг сварки — ПАК WeldWeb (опция): параметры в реальном времени, паспорт шва, отчёты по расходу.
Как обновлять оборудование, когда появятся новые режимы?
Источник EVOSPARK — модульной архитектуры, модернизируется обновлением ПО, без замены «железа».
Как финансировать покупку?
Льготное финансирование Фонда развития промышленности — от 3 % годовых. Напишите нам, подскажем подходящую программу под вашу закупку.
Сколько постов закроет ячейка именно у нас?
Это считается по вашей номенклатуре и длине швов. Пришлите чертежи или фото деталей, материал и толщины, объём партии и число смен — в форме ниже — и получите расчёт.
Характеристики сварочного робота CASSI + EVOSPARK
Робот-манипулятор
| Число управляемых осей | 6 |
| Максимальная грузоподъёмность | 5 кг |
| Максимальная досягаемость | 1494 мм |
| Повторяемость позиционирования | ±0,05 мм |
| Класс защиты манипулятора | IP54 |
Источник тока EVOSPARK EVOMIG
| Максимальный сварочный ток | 500 А |
| Диапазон тока сварки | 3–500 А |
| ПВ на максимальном токе (+40 °C) | 100 % |
| Технологии | MIG/MAG · TIG · MMA · строжка |
| КПД | 89 % |
| Класс изоляции | H |
| Архитектура | модульная |
| Модернизация | обновлением ПО |
Ячейка и обслуживание
| Станция очистки горелки | фреза + антипригар + подрезка |
| Интеграция в линию | позиционеры · вращатели · MES |
| Мониторинг сварки — ПАК WeldWeb (опция) | параметры в реальном времени · паспорт шва · отчёты по расходу |
| Комплект ПО | Navi, на русском языке |
| Гарантия | 12–36 месяцев |
| Сервис и ЗИП | на территории РФ |
По теме
Робот против сварщика: кто победит на производстве?
Сварщик и инженер Deria — о том, где робот выигрывает, а где человек, и почему на серии робот окупается, а на единичной детали — нет

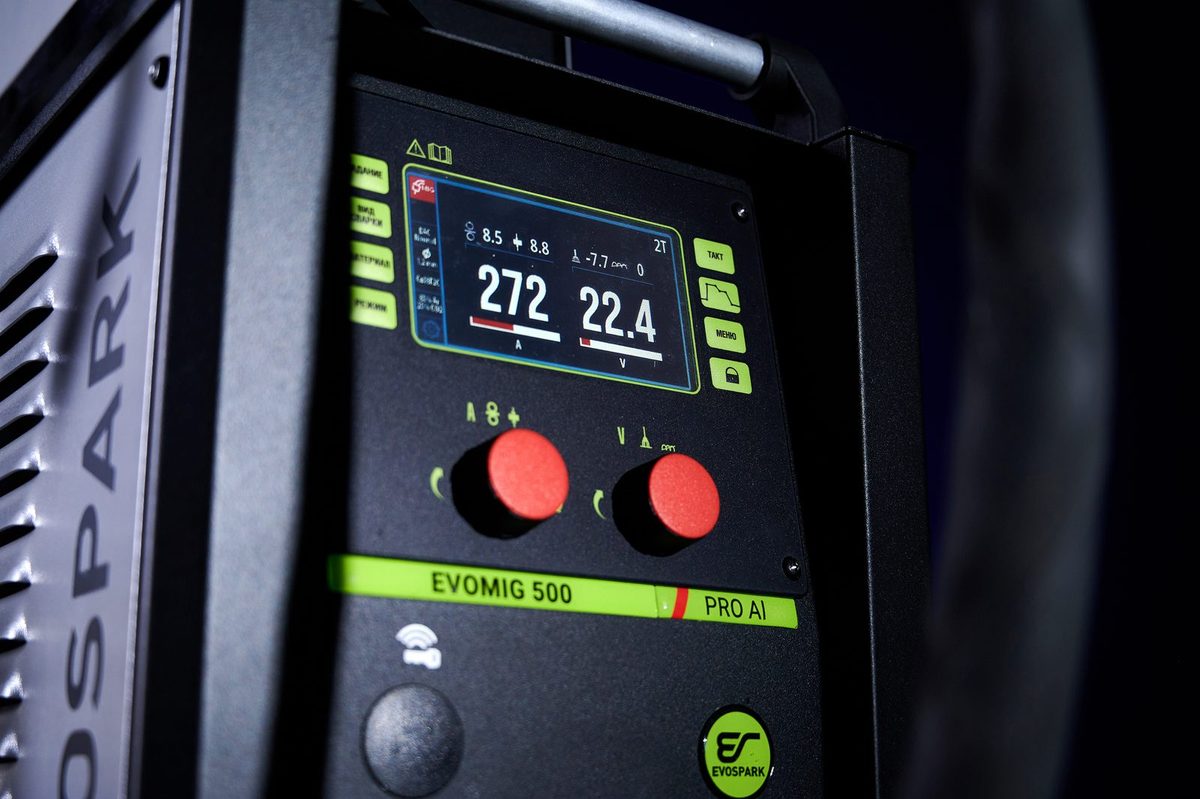

Источники EVOSPARK MIG/MAG
Линейка EVOMIG: модульная архитектура, синергетические режимы, импульсные программы для сталей и алюминия

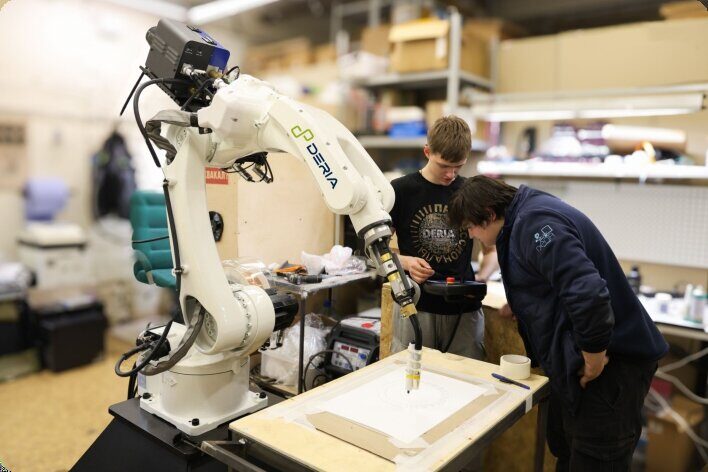

Роботизированная сварка в СПО
