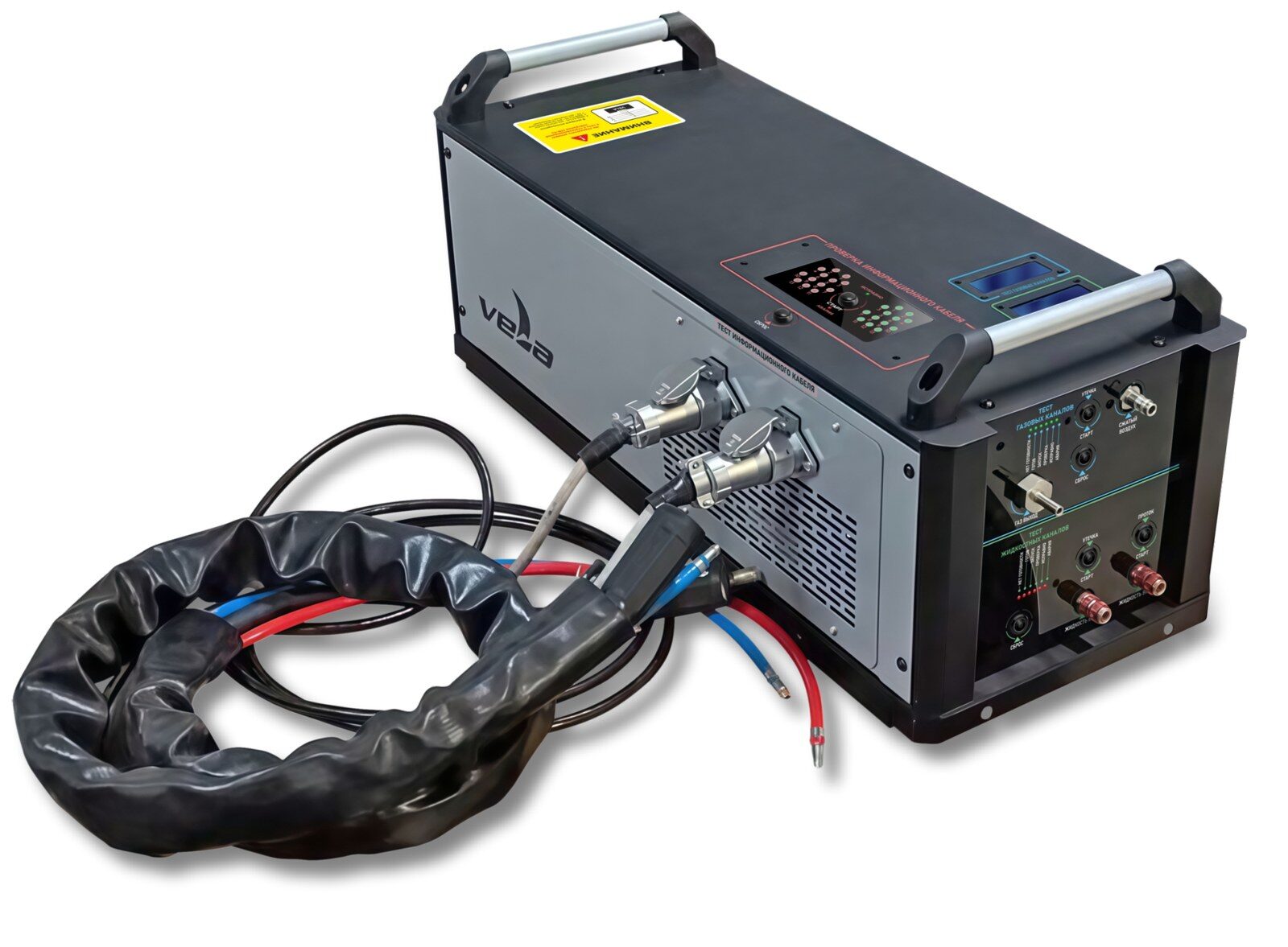

VELA — стенд проверки кабель-пакетов сварочных аппаратов и горелок
VELA проверяет кабель-пакеты и сварочные горелки и находит неисправности на ранней стадии: в информационном кабеле, газовой и жидкостных линиях. Инженер подключает линию и нажимает кнопку теста — стенд показывает, исправна линия или нет.
Что проверяет VELA
Информационный кабель
13 линий. Исправные загораются зелёным, повреждённые — красным; повторный тест показывает, замкнуты ли две линии между собой или линия оборвана. Проверка — 3–4 секунды.
Жидкостные линии
Два теста. «Утечка» находит малые повреждения — плохо обжатый хомут, небольшой прокол: линию накачивают до 3 бар, тест идёт чуть больше 3 минут. «Проток» проверяет пропускную способность и находит разрыв или закупоренную линию — он заметно быстрее.
Газовая линия
Тест на утечку одной кнопкой; результат — на дисплее верхней панели.
Зачем проверять
При утечке охлаждающей жидкости 50 мл/ч за смену уходит около 400 мл, за год — больше 100 л на один кабель-пакет. Обычно это списывают на испарение и проливы при переключениях. Стенд показывает утечку сразу, и линию ремонтируют по плану, а не после остановки поста.
Панели управления

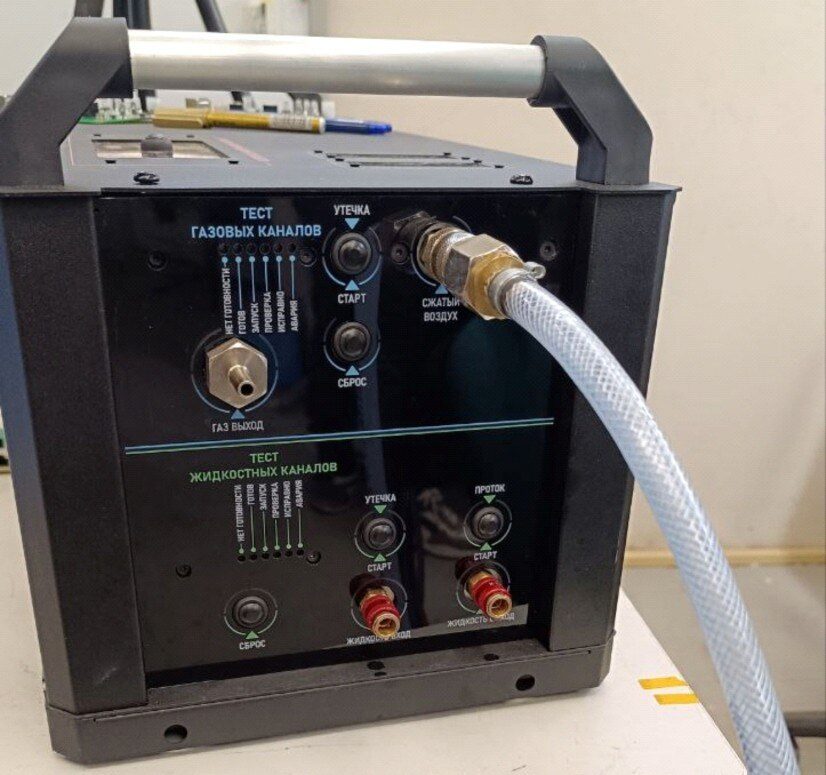

Лицевая панель — тест газовых каналов (кнопки «Утечка — старт» и «Сброс», штуцеры «Сжатый воздух» и «Газ выход») и тест жидкостных каналов (кнопки «Утечка — старт», «Проток — старт» и «Сброс», штуцеры «Жидкость вход» и «Жидкость выход»), у каждого теста — индикаторы «Нет готовности», «Готов», «Запуск», «Проверка», «Исправно», «Авария». Сверху — панель информационного кабеля: 13 индикаторов линий, кнопки «Старт» и «Сброс»; разъёмы кабеля — на боковой стенке.
Управление со смартфона

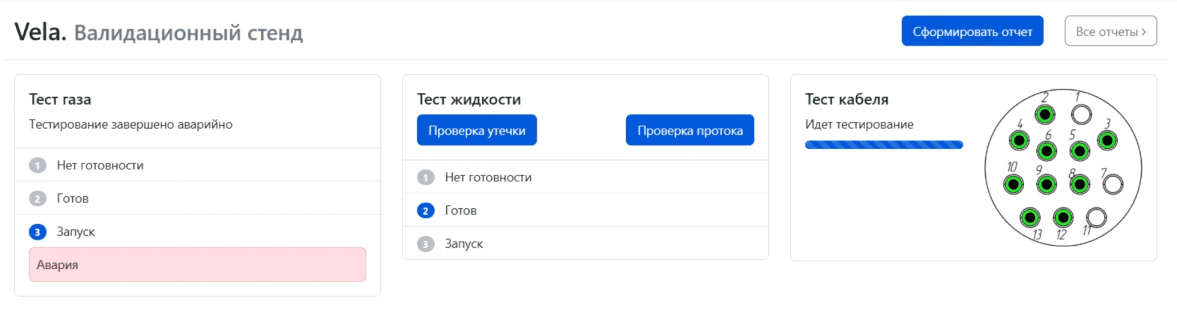

У стенда свой Wi-Fi: смартфон или ноутбук подключается к сети стенда по QR-коду на шильде, в браузере открывается веб-интерфейс. Из него запускают все тесты и формируют отчёт по газовой, жидкостной линии или информационному кабелю. Скорость протока в веб-интерфейсе показывается в литрах в минуту. Остановить тест можно только кнопкой на самом стенде.
Характеристики
| Напряжение питающей сети | 380 В ±10 %, 50/60 Гц |
| Потребляемая мощность, не более | 0,5 кВт |
| Производительность насоса | 5 л/мин |
| Максимальное давление | 3,5 бар |
| Ёмкость бака | 8 л |
| Длина проверяемой жидкостной линии, не более | 50 м |
| Длина проверяемой сигнальной линии, не более | 25 м |
| Сжатый воздух для теста газовой линии | не менее 4 бар |
| Рекомендуемая охлаждающая жидкость | EVOSPARK |
| Габариты, не более | 810 × 300 × 287 мм |
| Масса без жидкости, не более | 35 кг |
| Степень защиты | IP34 |
| Гарантия | 12 месяцев |
