DERIA CIR-I — комплекс автоматизированной орбитальной сварки неповоротных стыков трубопроводов

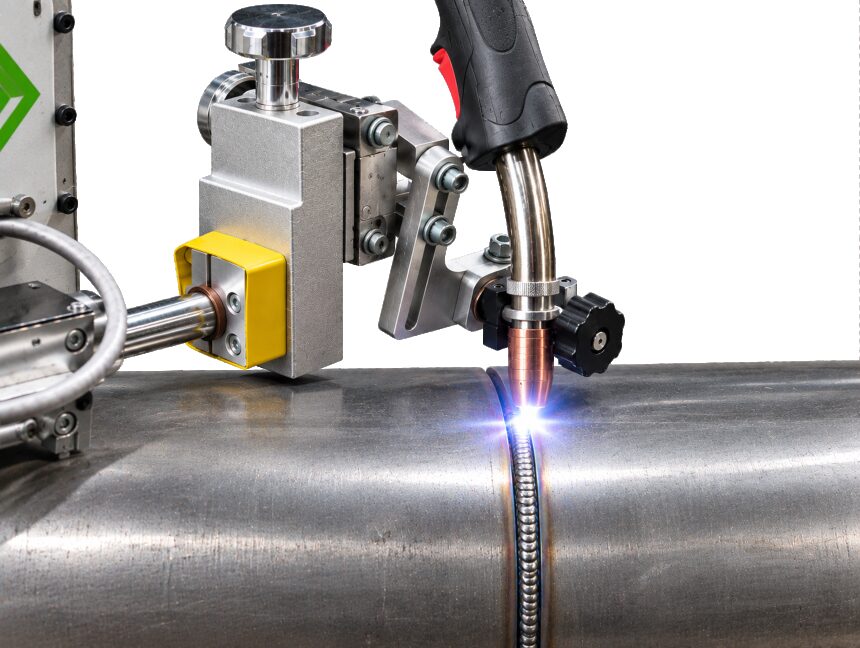

CIR-I предназначен для автоматизированной сварки неповоротных стыков трубопроводов в среде защитных газов (MIG/MAG), в том числе в режиме CSC — управляемого короткого замыкания. Каретка проходит полный оборот вокруг трубы, оператор управляет сваркой с ноутбука на русском языке.
Что даёт
Возможности
- Управляемое короткое замыкание (CSC) для корневых проходов
- Сварочный ток 500 А при ПВ 100 %
- Линейные колебания (зигзаг, трапеция, прямоугольник, пила) с регулировкой скорости, задержек, коррекции центра
- Размах колебаний горелки ±31 мм
- Функция «заварка кратера»
- Скорость перемещения каретки до 430 мм/мин, вертикальный ход горелки 25 мм
- Режим имитации — отработка траектории без расхода материалов

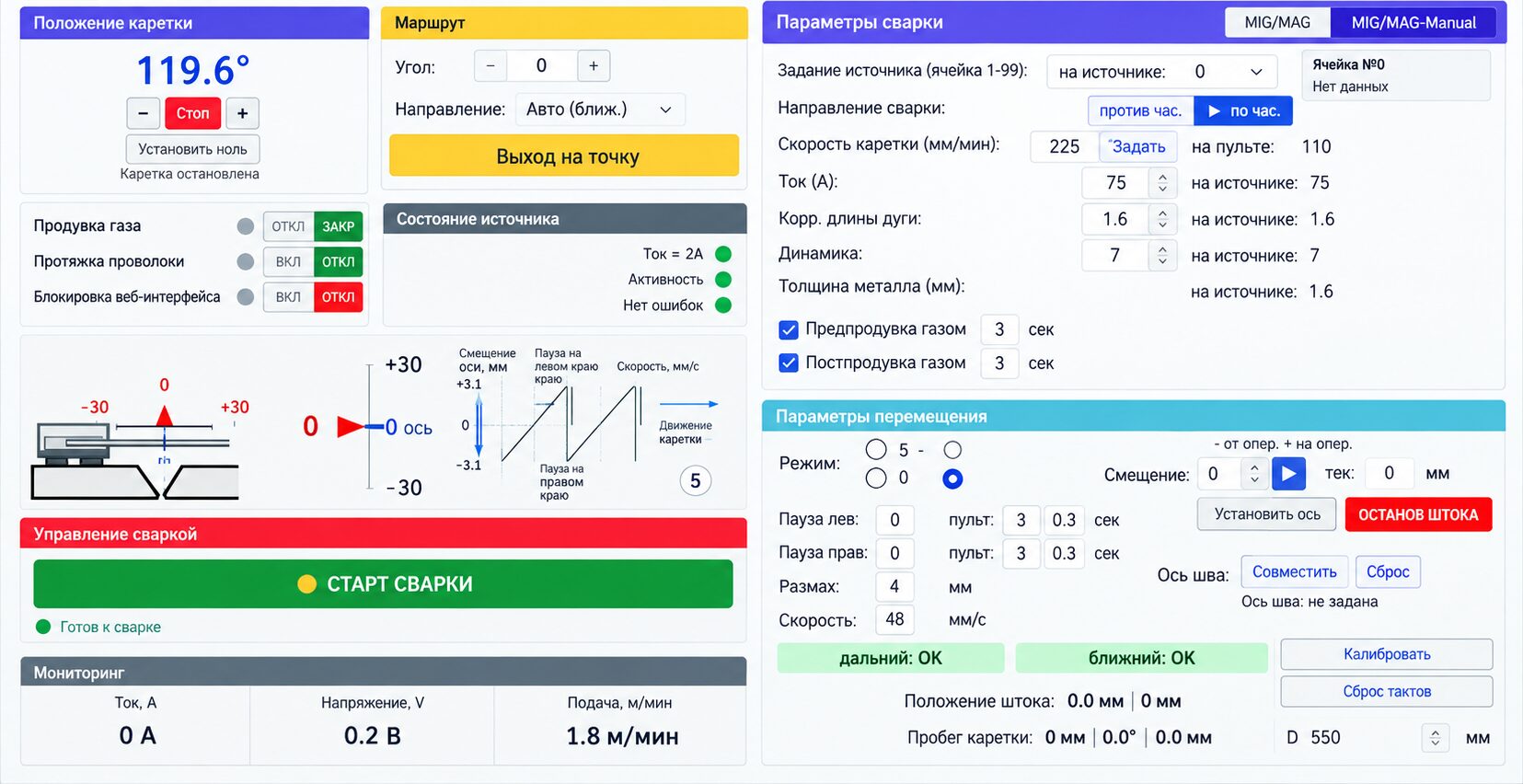

- Русскоязычный интерфейс ПО «CIR-I orb-sv»
- Гарантия 12 месяцев, назначенный срок службы 5 лет
Технические характеристики
| Метод сварки | MIG/MAG, в т. ч. CSC |
| Напряжение питания | 3 × 400 В (±25 %) / 50 Гц |
| Диапазон тока MIG/MAG | 25–500 А |
| Диапазон тока CSC | 50–180 А |
| Ток при ПВ 100 % (+40 °C) | 500 А |
| Диапазон выходного напряжения | 15,0–39,0 В |
| Скорость подачи проволоки | 1,0–25,0 м/мин |
| Диаметр проволоки (сталь / нерж.) | 0,8–1,6 мм |
| Скорость перемещения каретки | до 430 мм/мин |
| Скорость колебаний | от 10 до 100 мм/мин |
| Размах колебаний | ±31 мм |
| Климатическое исполнение | У2 по ГОСТ 15150-69, −20…+40 °C* |
| Гарантия / срок службы | 12 мес. / 5 лет |
* Блок управления — 0…+35 °C; при отрицательных температурах размещается в отапливаемом укрытии.
Базовая комплектация
- Источник сварочного тока
- Устройство подачи проволоки УПП-300П/М

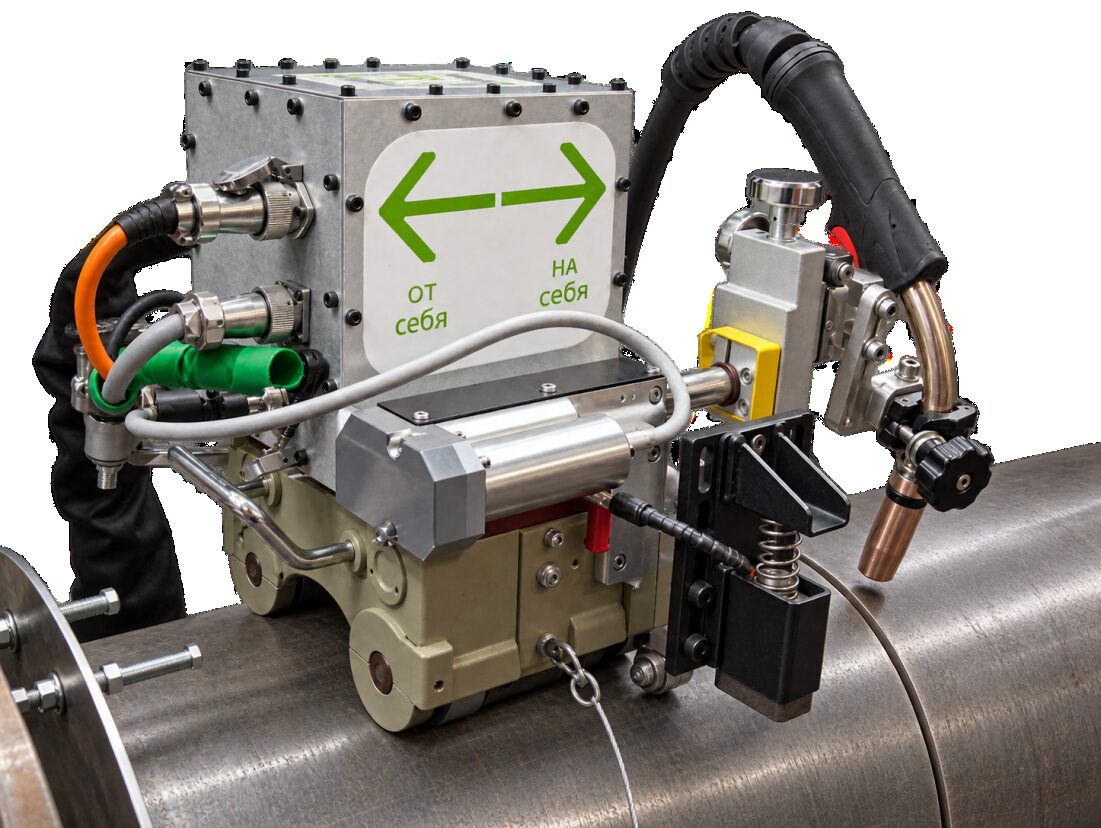

- Сварочная каретка CIR-I с блоком колебаний

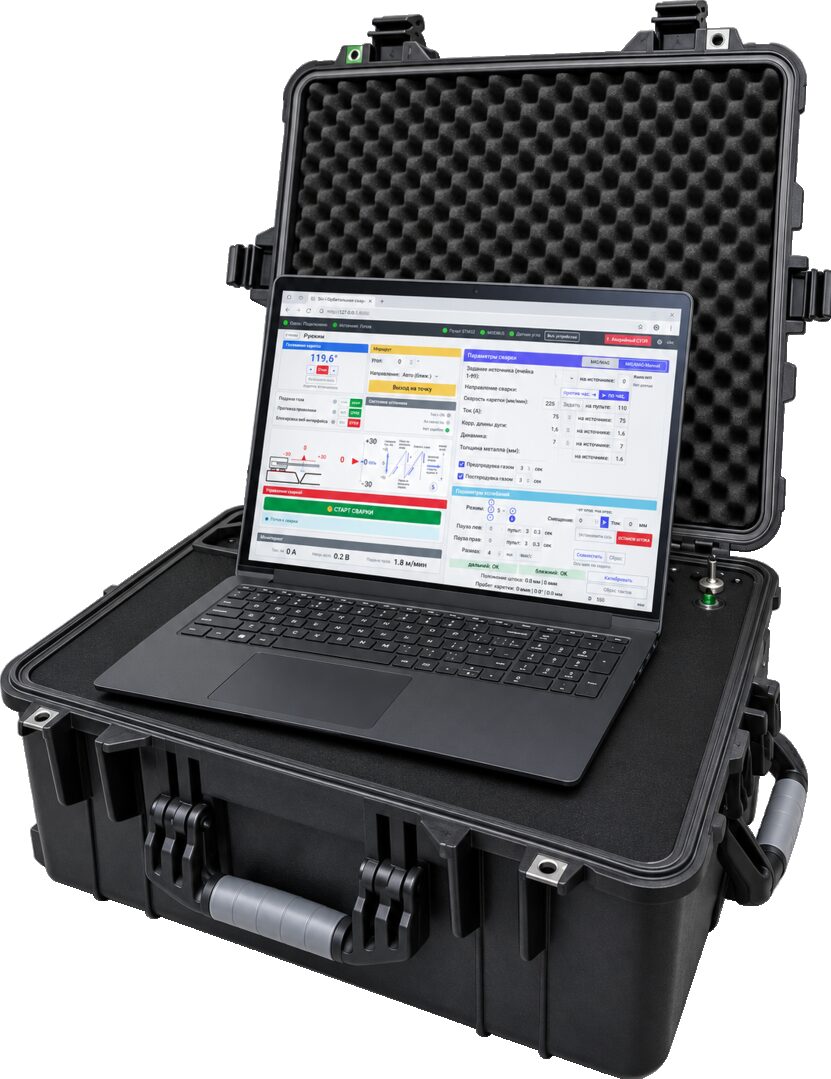

- Блок управления с ПО «CIR-I orb-sv»
- Сварочная горелка
- Кабель-пакеты и соединительные кабели
- Паспорт, руководство по эксплуатации, гарантийный талон
Конфигурация может изменяться под требования технического задания.
Габариты и масса: УПП-300П — 652 × 251 × 414 мм, 15,5 кг; каретка — 380 × 500 × 325 мм, 20 кг.
Подойдёт ли CIR-I для ваших стыков? Ответим по параметрам трубы
Напишите диаметр и толщину стенки труб, марку стали, сколько стыков нужно сварить и где — в цехе или в поле. Подберём конфигурацию комплекса и пришлём предложение: состав CIR-I меняется под техническое задание.
Если техническое задание уже есть — перечислите главные требования, остальное уточним письмом или звонком.
