Hydri 313 — умный фильтр сварочной горелки

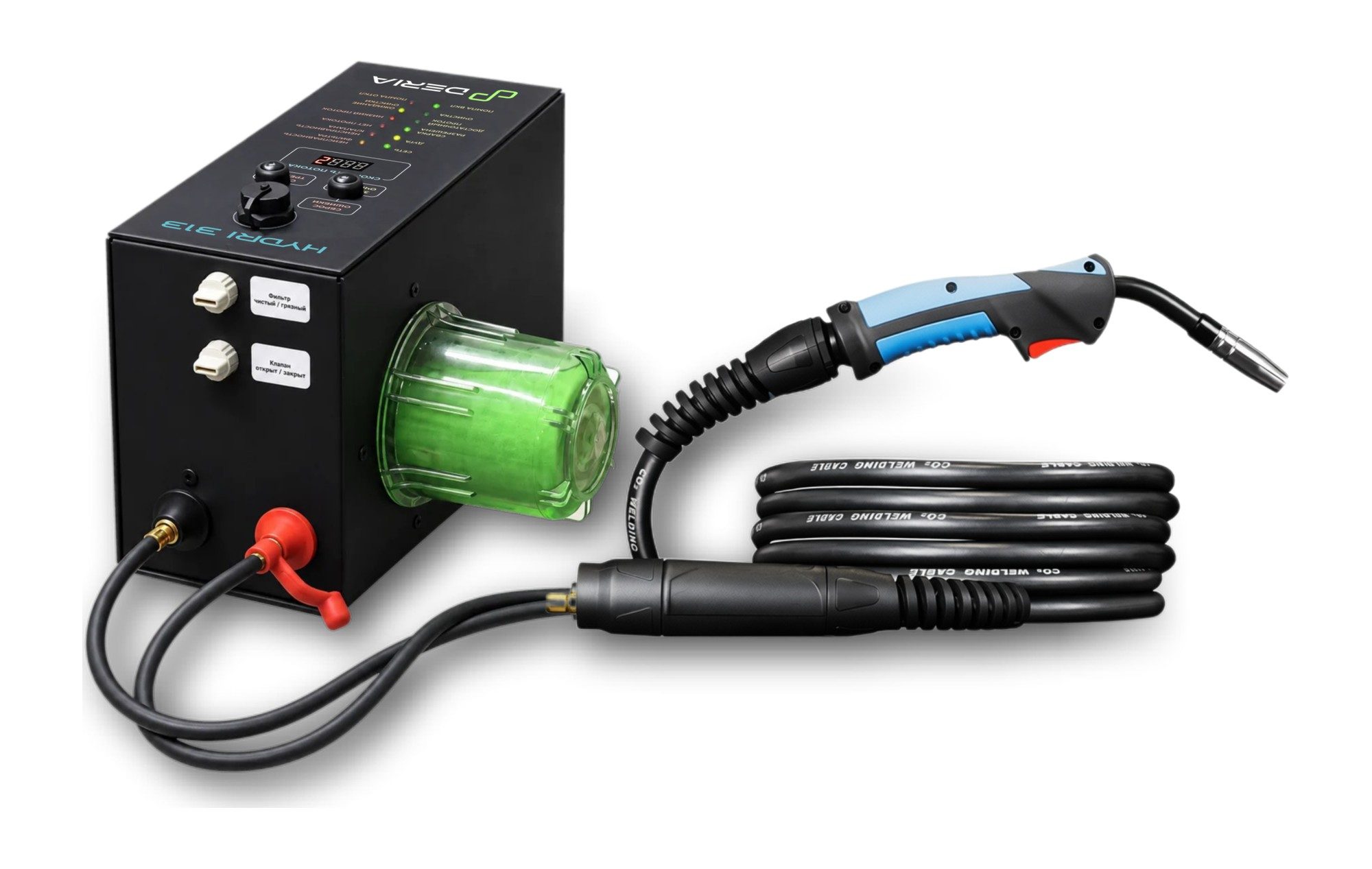

Hydri 313 ставится в контур охлаждения на возврате от горелки. Он следит за протоком жидкости, и сварщик узнаёт о проблеме до того, как горелка начнёт перегреваться: вовремя обслужить горелку дешевле, чем выбросить и купить новую.
Что делает Hydri 313
Контроль протока
Постоянно измеряет проток жидкости в каналах горелки и кабель-пакета. Порог «низкий проток» настраивается.
Промывка горелки и контура
Промывает контур после подключения новой горелки, по кнопке и во время сварки. Цеховая пыль не попадает в блок охлаждения — его не придётся постоянно промывать и ремонтировать.
Контроль насоса
Измеряет давление и расход на выходе блока охлаждения. Если насос остановился, а сварка идёт, через заданное время включаются световой и звуковой сигнал и индикаторы «помпа откл» и «нет протока».

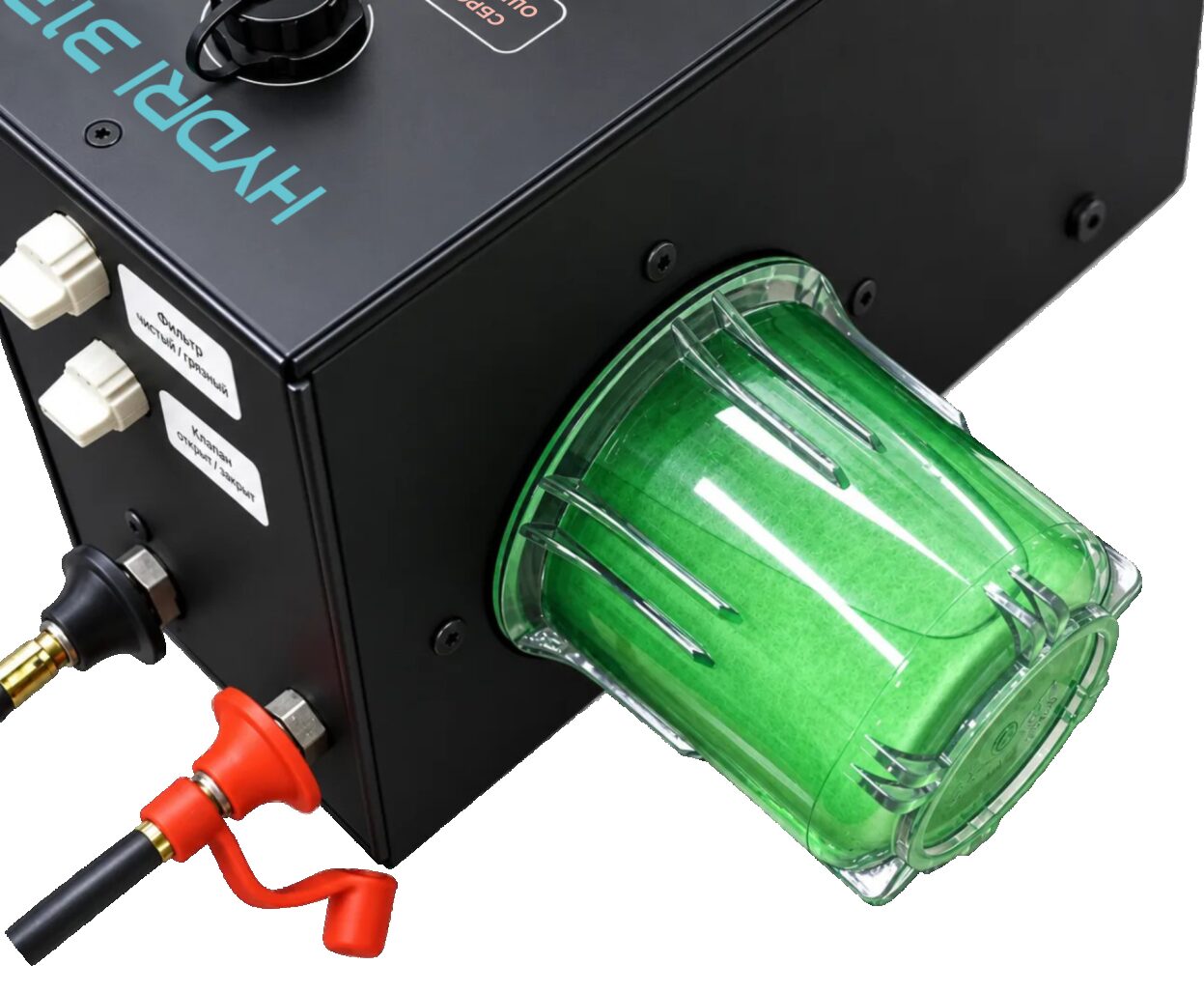

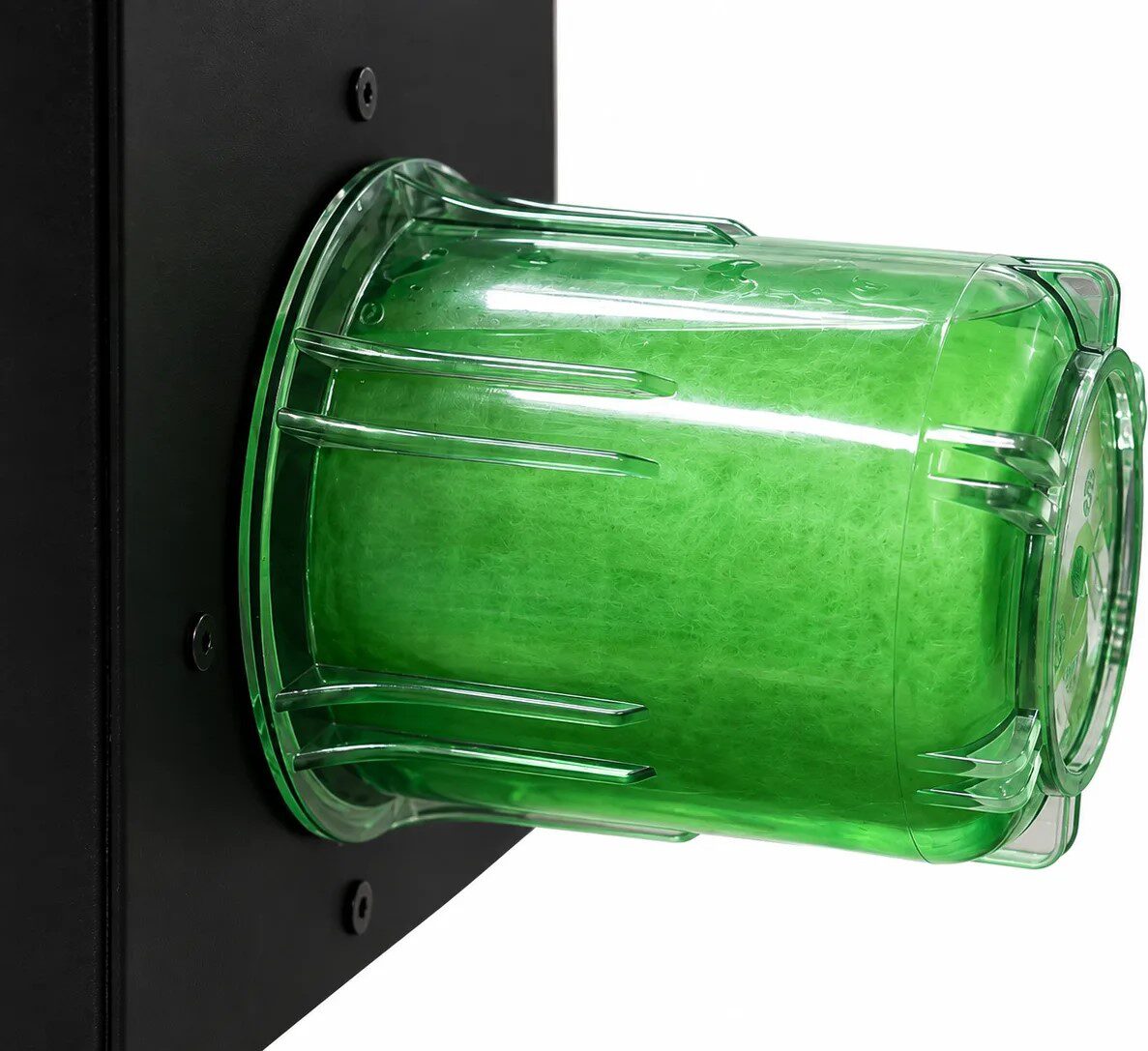

Ещё Hydri 313 следит за собственным состоянием и предупреждает о замене элементов, считает циклы промывки. Состояние фильтра видно через прозрачную колбу, а засорение показывает панель.
Технические характеристики
| Процессы сварки | MIG/MAG, TIG AC/DC, плазма |
| Место установки | возврат от горелки, общий контур охлаждения |
| Обслуживает | один сварочный пост |
| Совместимость | все блоки жидкостного охлаждения и горелки, любая охлаждающая жидкость |
| Измерение расхода | 0,2–25 л/мин |
| Порог «низкий проток» | 0,4 л/мин, регулируемый |
| Измерение давления | 0–0,6 МПа, класс точности 0,5 |
| Рабочее давление | до 6 бар |
| Тонкость фильтрации | 1 мкм |
| Объём колбы | 0,6 л |
| Промывка | после включения, смены горелки, по нажатию кнопки и во время сварки, цикл программируемый |
| Датчик сварочной дуги | по электромагнитному полю, от 3 А, все режимы, включая TIG AC |
| Питание | 220 В |
| Габариты | 400 × 250 × 200 мм |
| Масса | 4,5 кг без жидкости, 5 кг заполненный |
| Степень защиты | IP54 |
| Температура | работа −5…+40 °C, хранение −30…+40 °C |
| Крепление | на блок механизма подачи проволоки |
| Гарантия | 12 месяцев |
| Комплект поставки | изделие, блок питания |
Панель и подключение

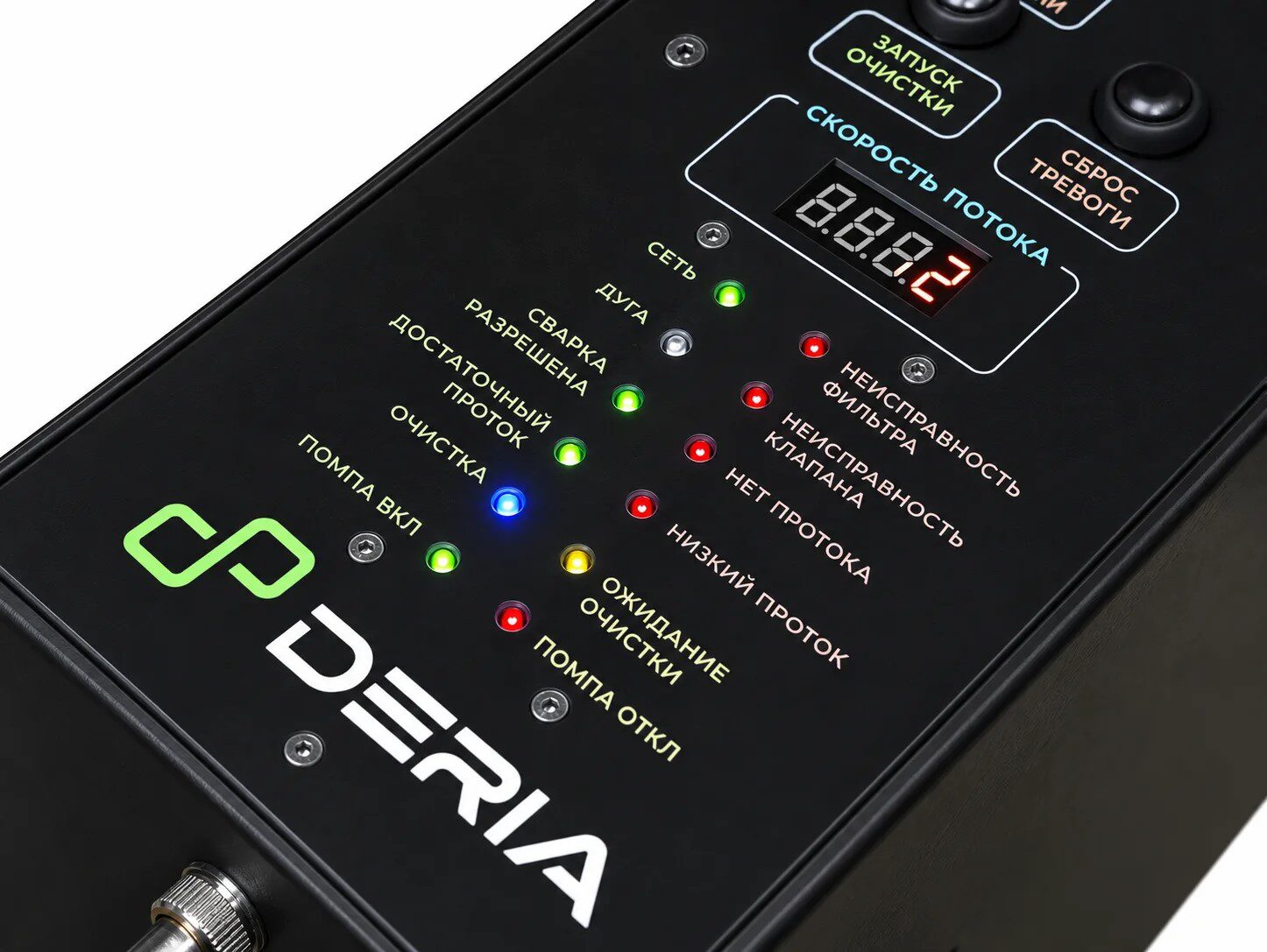

Дисплей «Скорость потока». Кнопки «Сброс ошибки», «Запуск очистки», «Сброс тревоги». Разъём USB. Индикаторы работы: сеть, дуга, сварка разрешена, достаточный проток, очистка, помпа вкл. Индикаторы отказов: неисправность фильтра, неисправность клапана, нет протока, низкий проток, ожидание очистки, помпа откл.

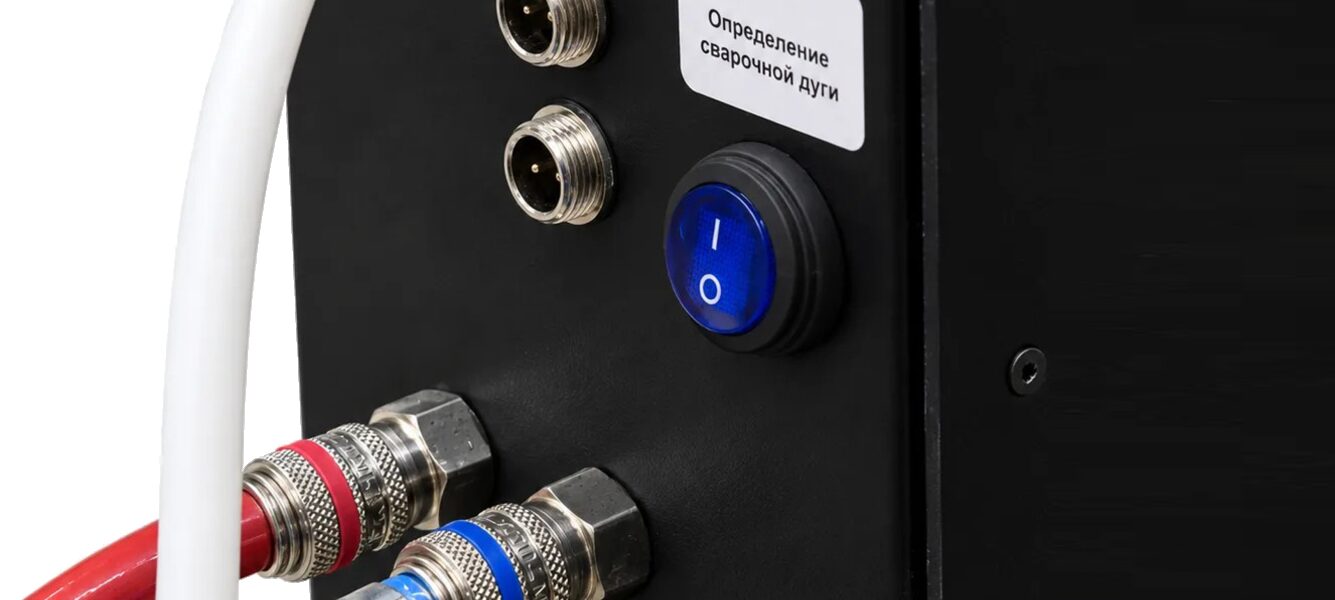

Подключение — быстроразъёмные штуцеры контура охлаждения и разъём датчика определения сварочной дуги.
Сколько горелок в год вы меняете из-за перегрева?
Hydri 313 сообщает о падении протока до того, как горелка начнёт перегреваться: вовремя обслужить горелку дешевле, чем купить новую.
Напишите, сколько у вас постов с жидкостным охлаждением и каким процессом сваривают, — пришлём предложение на нужное число фильтров: один Hydri 313 обслуживает один пост.
