Уралмашзавод: акт об EVOTIG 500 P AC/DC

Что и когда передавали

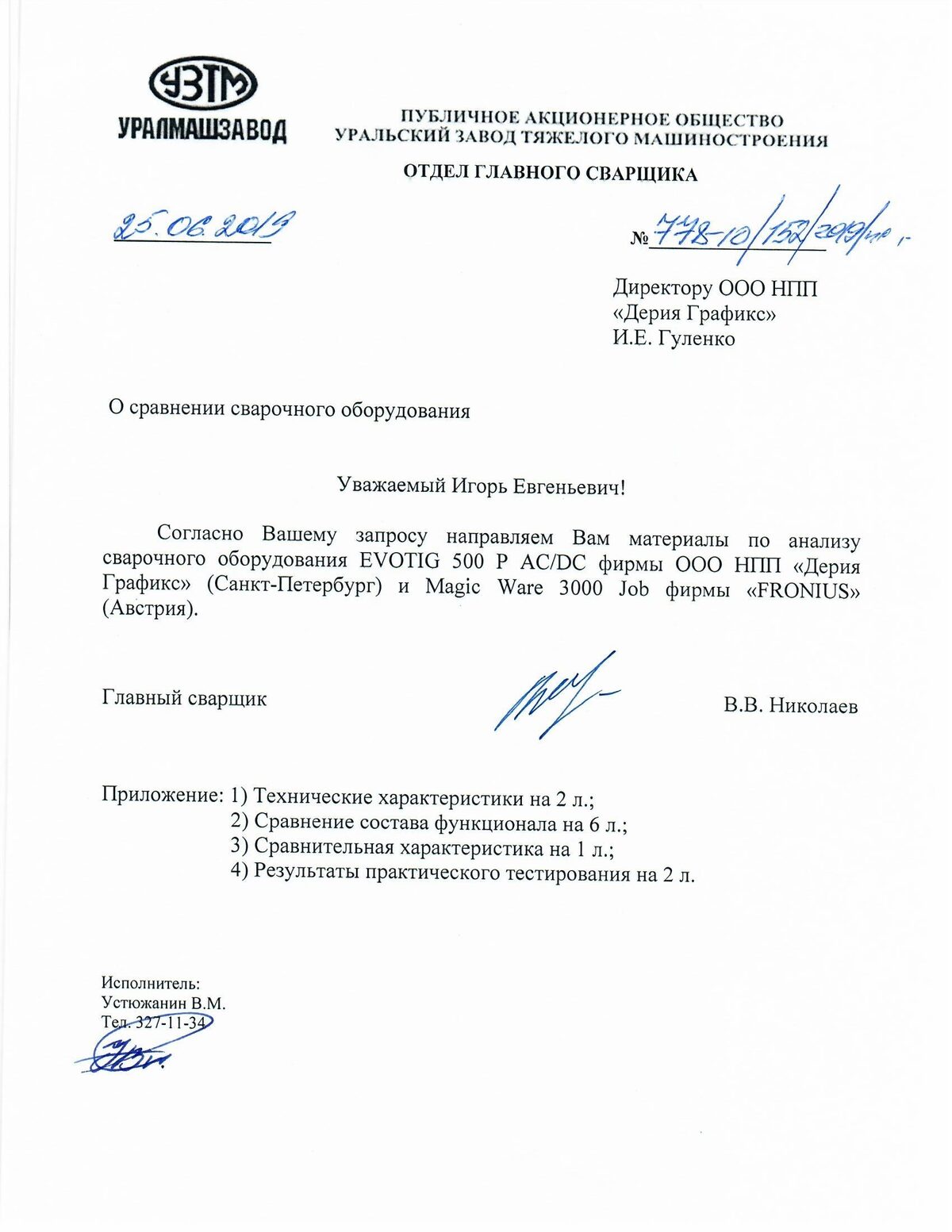

На сравнительный анализ отделу главного сварщика был представлен аппарат аргонодуговой сварки EVOTIG 500 P AC/DC — в акте он назван аппаратом ООО НПП «Дерия Графикс» (Санкт-Петербург). Материалы анализа завод направил письмом от 25 июня 2019 года. Из узлов в акте названа сварочная горелка.

Что делали и на каких режимах

Отдел главного сварщика сравнил EVOTIG 500 P AC/DC с аппаратом, уже используемым на заводе: технические характеристики по 20 пунктам, состав функционала, систему управления и горелку — и провёл практическое тестирование на участке № 3/4 цеха № 31.

• Способ сварки: РАД — ручная аргонодуговая сварка неплавящимся электродом (TIG).
• Свариваемые материалы: технологические пластины из стали 12Х18Н10Т и алюминиевого сплава АМг6.
• Режимы TIG, проверенные на практике: DC; DC Пульс; DC Пульс + ВЧ; AC Пульс; AC Пульс + ВЧ; AC + ВЧ; интервальная сварка.

Что заключило предприятие

Материалы подготовил отдел главного сварщика; в практическом тестировании участвовал инженер-инструктор по сварке. В акте зафиксировано следующее.

По техническим характеристикам (приложение 1):

• диапазон сварочного тока: TIG 3–500 А, MMA 20–500 А; сварочный ток при ПВ 100 % и 40 °C — 500 А в обоих режимах;
• напряжение сети 400 В ±25 %, потребляемый ток 44 А, автоматический выключатель 3×63 А, напряжение холостого хода 93 В без функции VRD, класс изоляции H;
• по пунктам 12, 14, 17, 19, 20 таблицы аппарат уступает уже используемому на заводе Magic Ware 3000 Job по ряду параметров: максимальная потребляемая мощность 22,2 кВт значительно превышает 5,5 кВт у аппарата сравнения; КПД 96 % ниже 99 %; масса 62,5 кг при 28,1 кг; габариты 740 × 300 × 600 мм при 560 × 250 × 435 мм;
• класс защиты IP 34 выше, чем у аппарата сравнения (IP 23), — в акте это названо преимуществом.

По составу функционала (приложение 2):

• режимы работы: MMA на постоянном и переменном токе; TIG DC «−», DC «+», AC и AC + DC — совмещения постоянного и переменного тока у аппарата сравнения нет;
• тип сварки: непрерывная, точечная, интервальная — интервальной сварки у аппарата сравнения нет;
• тактность 2Т, 4Т, 4Т упр.: 4-тактный режим на EVOTIG представлен меньшим числом вариаций, чем у аппарата сравнения;
• поджиг: авто, контактный, бесконтактный; выбор диаметра электрода; охлаждение: авто, вкл., выкл.;
• частотный режим: пульс, ВЧ, пульс + ВЧ — совмещения режима «пульс» с высокочастотной сваркой у аппарата сравнения нет;
• параметры циклограммы: продувка до и после сварки, интенсивность поджига, стартовый ток, переход к основному току, спад тока, ток и длительность заварки кратера; в импульсном режиме — длительность импульса, нарастания, спада и паузы, ток паузы, пульс-баланс; для переменного тока — форма волны (синусоида, треугольник, прямоугольник, трапеция), частота и баланс AC, длительность AC и DC в совмещённом режиме; для MMA — ток форсажа и напряжение ввода в форсаж;
• экран MMA: регулировки A и B, регулировка динамики, контактный поджиг, выбор типа покрытия электрода — кислотное, основное, целлюлозное, рутиловое; у аппарата сравнения параметры под тип покрытия не предусмотрены;
• задания: сохранение до 25 ячеек памяти при 100 у аппарата сравнения.

По системе управления и горелке (приложение 3):

• управление режимами сварки через блок-циклограмму — на взгляд завода, наиболее рациональное, в отличие от аппарата сравнения;
• горелка обладает достаточной эргономикой для крупного машиностроительного производства: удобно лежит в руке, шарнирное соединение облегчает манипуляции в работе;
• горелка не даёт дополнительной регулировки режимов при 2- и 4-тактном управлении, в отличие от горелки аппарата сравнения, — в акте это названо недостатком сварочной горелки EVOTIG.

По результатам практического тестирования (приложение 4):

• TIG DC: горение дуги стабильное; регулировка всех режимов, включённых в блок-циклограмму, не вызывает затруднений;
• TIG DC Пульс: диапазон регулировки частоты импульса оптимально подходит для сварки тонколистового металла и сплавов, чёрных и нержавеющих сталей, сплавов на основе алюминия, наплавки, а также сплавов на основе меди, титановых и никелевых сплавов — там, где требуется пониженное тепловложение, чешуйчатая поверхность шва или минимальное перемешивание с основным металлом при наплавке;
• TIG DC Пульс + ВЧ: горение дуги стабильное, хорошее формирование шва с высоким качеством поверхности; режим оптимален для чёрных и нержавеющих сталей, алюминиевых и медных сплавов, применим при наплавке;
• TIG AC Пульс: горение дуги стабильное, хорошее формирование шва; режим подходит для получения крупночешуйчатой поверхности шва (например, при сварке труб), снижения тепловложения при сварке и ремонтной наплавке алюминиевых сплавов, сварки тонколистового металла;
• TIG AC Пульс + ВЧ: горение дуги стабильное, хорошее формирование шва, возможность получения крупночешуйчатой поверхности; режим применим для тонколистового металла и труб с различными видами соединений, целесообразен при ремонтной наплавке алюминиевых сплавов;
• TIG AC + ВЧ: горение дуги стабильное, хорошее формирование шва, мелкочешуйчатая поверхность; повышенная стабильность горения дуги и сужение зоны теплового воздействия, что повышает качество формирования шва и механические свойства соединения;
• интервальная сварка: подходит для прерывистых швов; преимущество перед точечной сваркой — сварка с минимизацией кнопочного управления горелкой.
