Северная верфь: акт проверки EVOTIG 500 P AC/DC
Кто дал отзыв
ПАО «Судостроительный завод „Северная верфь“» (Санкт-Петербург) — предприятие Объединённой судостроительной корпорации, основано в 1912 году как Путиловская верфь. Завод строит надводные корабли для флота — фрегаты, сторожевые корабли, эсминцы — и гражданские суда: от рыболовных и грузовых до паромов и плавучих доков.
Сварочное оборудование здесь проверяет отдел главного сварщика в два этапа: сначала в лаборатории сварки на пластинах, затем в трубомедницком цехе на корабельной номенклатуре — трубах из медных и алюминиево-магниевых сплавов, включая трубопроводы воздуха высокого давления с радиографическим контролем швов.
Оборудование на испытания передала Deria — партнёр производителя EVOSPARK, участвующий в разработке линейки.
Что и когда передавали

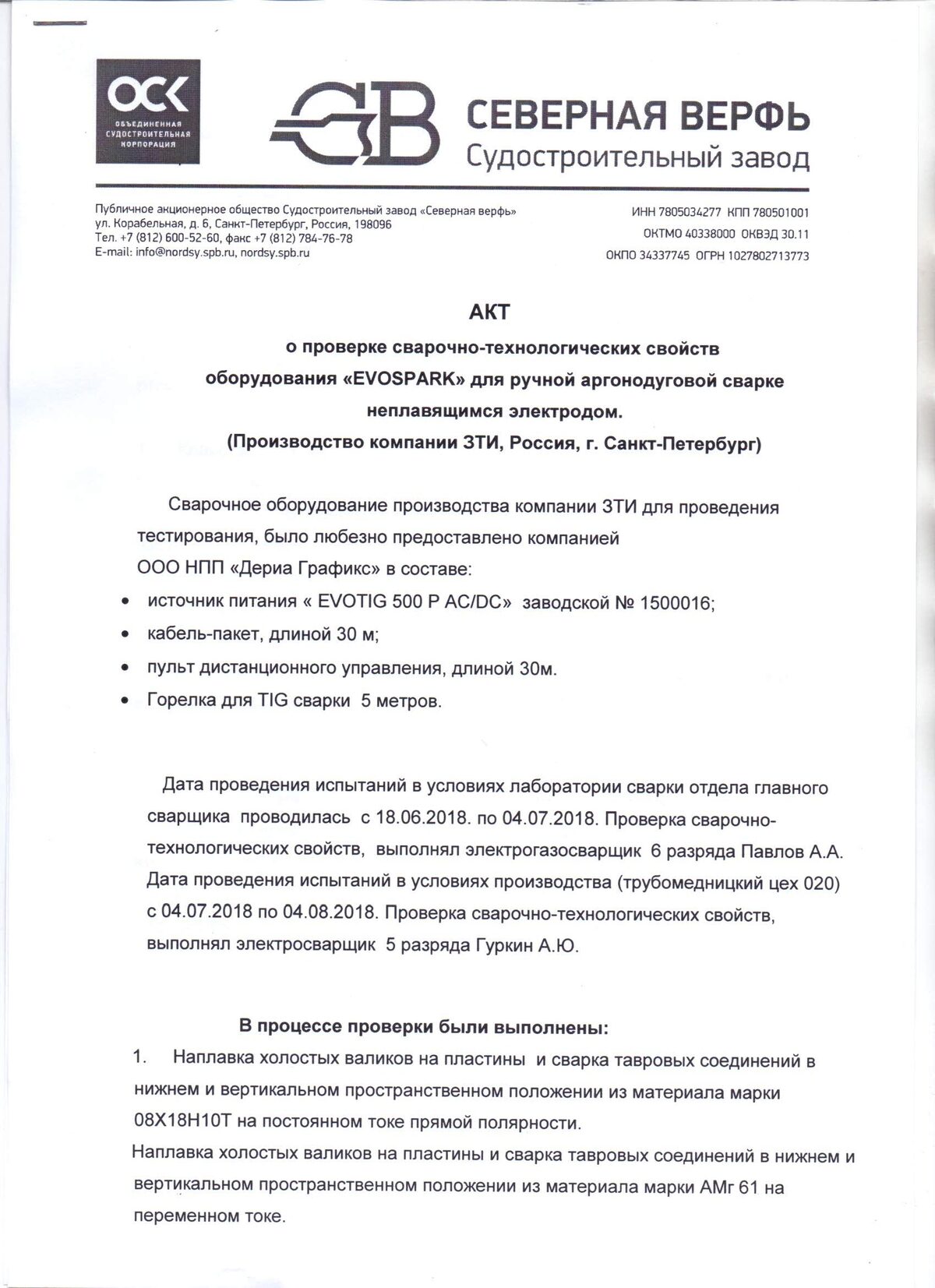

На проверку сварочно-технологических свойств заводу передан аппарат для ручной аргонодуговой сварки неплавящимся электродом EVOTIG 500 P AC/DC.
Состав переданного оборудования:
- источник питания EVOTIG 500 P AC/DC;
- кабель-пакет 30 м;
- пульт дистанционного управления 30 м;
- горелка для TIG-сварки 5 м.
Проверка прошла в два этапа. С 18 июня по 4 июля 2018 года — в лаборатории сварки отдела главного сварщика, 17 дней. С 4 июля по 4 августа 2018 года — в условиях производства, в трубомедницком цехе 020, 32 дня. Всего — 48 дней.
Что делали и на каких режимах
Проверку выполняли электрогазосварщик 6 разряда — в лаборатории сварки и электросварщик 5 разряда — в трубомедницком цехе. Сначала — валики и тавровые соединения на пластинах, затем — трубы цеховой номенклатуры.
- Способ сварки: РАД — ручная аргонодуговая сварка неплавящимся электродом (TIG).
- Пластины из стали 08Х18Н10Т: наплавка холостых валиков и сварка тавровых соединений в нижнем и вертикальном положениях на постоянном токе прямой полярности.
- Пластины из сплава АМг61: наплавка холостых валиков и сварка тавровых соединений в нижнем и вертикальном положениях на переменном токе.
- В условиях цеха — трубы различных диаметров из материалов на основе меди: сварка на токах до 450 А.
- Трубы различных диаметров из АМг-сплавов: сварка на токах до 300 А.
- Трубы для воздуха высокого давления: сварка с обратным формированием шва; по результатам РГГ (радиографического контроля) замечаний нет.
Что заключило предприятие
В акте отмечено:
- класс защиты IP 34 позволяет использовать оборудование на открытых площадках;
- на источнике установлены энкодеры, обеспечивающие тонкую настройку режимов сварки;
- простое и понятное меню управления позволяет быстро выбрать сварочные режимы и материалы;
- есть функция блокировки экрана от случайных изменений настроек;
- сварочная установка может использоваться для ручной дуговой сварки;
- цветной дисплей интерфейса.
Отмеченные недостатки:
- при использовании режима 4ТУ обнаруживается системная ошибка при переходе с «первого» на «второй» ток — срабатывание происходит только после второго нажатия;
- автомат включения-выключения находится на задней стенке источника, что недопустимо при установке оборудования в контейнер;
- бачок охлаждающей жидкости выполнен из непрозрачного пластика, что затрудняет контроль уровня охлаждающей жидкости в системе.
Вывод
Заключение акта — раздел «В ходе проверки установлено»:
Горение сварочной дуги устойчивое. Возбуждение дуги при подключении кабель-пакета 30 метров стабильное. Поверхность валика сварного шва ровная, поверхностные дефекты в виде пор отсутствуют.
Акт подписали начальник лаборатории сварки и главный сварщик завода.
Возьмите EVOTIG 502 P AC/DC на апробацию
EVOTIG 500 P AC/DC, который проверяла Северная верфь, больше не выпускается — на апробацию привезём EVOTIG 502 P AC/DC, ту же линейку в текущем поколении. Верфь 48 дней проверяла аппарат: в лаборатории сварки на пластинах и в трубомедницком цехе на трубах из медных и алюминиево-магниевых сплавов. Мы предлагаем то же самое: привезём аппарат на ваш участок, вы работаете на своей номенклатуре и сами делаете выводы.
Стоит попробовать, если у вас:
- открытые площадки и рабочие места далеко от источника — в акте отмечены класс защиты IP 34 и стабильное возбуждение дуги с кабель-пакетом 30 м;
- аргонодуговая сварка нержавеющих сталей, алюминиево-магниевых и медных сплавов на токах до 450 А — верфь отметила устойчивую дугу и ровные швы без пор;
- частая перенастройка и сменяющиеся сварщики — простое меню с выбором режимов и материалов, энкодеры для тонкой настройки, блокировка экрана и ручная дуговая сварка с того же аппарата.
Напишите, что и из чего свариваете, — подберём комплектацию и согласуем условия апробации.
