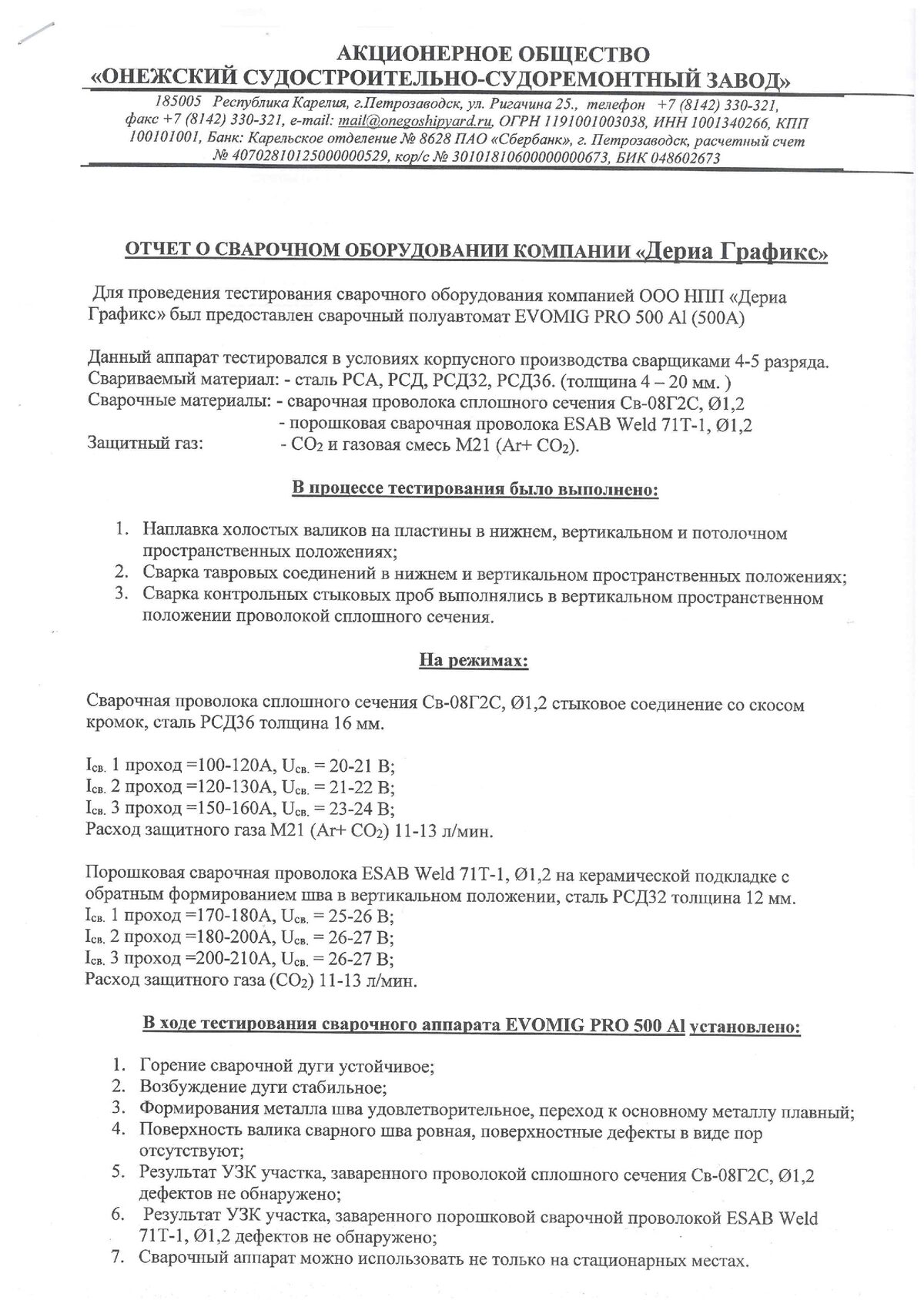

Онежский ССЗ: отчёт об EVOMIG PRO 500 Al
Кто дал отзыв
АО «Онежский судостроительно-судоремонтный завод» (Петрозаводск, Карелия) строит и ремонтирует суда: морские сухогрузы, суда речного и смешанного «река — море» плавания, плавучие сооружения.
Полуавтомат здесь оценивали в корпусном производстве — на судосталях, во всех пространственных положениях, с проверкой контрольных швов ультразвуком. Отчёт составлен по результатам работы сварщиков 4–5 разряда.
Итог тестирования на корпусном производстве — контрольные швы без дефектов по УЗК и два замечания по конструкции.
Оборудование на испытания передала Deria — партнёр производителя EVOSPARK, участвующий в разработке линейки.
Что и когда передавали
Для тестирования заводу передан сварочный полуавтомат EVOMIG PRO 500 Al на 500 А.
Что делали и на каких режимах
Полуавтомат тестировали в условиях корпусного производства сварщики 4–5 разряда.
- Свариваемые материалы: судостали РСА, РСД, РСД32, РСД36.
- Толщина: 4–20 мм.
- Сварочная проволока: сплошного сечения Св-08Г2С диаметром 1,2 мм; порошковая ESAB Weld 71T-1 диаметром 1,2 мм.
- Защитный газ: CO₂ и смесь M21 (Ar + CO₂).
В процессе тестирования выполнено:
- наплавка холостых валиков на пластины в нижнем, вертикальном и потолочном положениях;
- сварка тавровых соединений в нижнем и вертикальном положениях;
- сварка контрольных стыковых проб в вертикальном положении проволокой сплошного сечения.
Режимы:
- Стыковое соединение со скосом кромок, сталь РСД36 толщиной 16 мм, проволока Св-08Г2С 1,2 мм, смесь M21 с расходом 11–13 л/мин: 1-й проход — 100–120 А, 20–21 В; 2-й — 120–130 А, 21–22 В; 3-й — 150–160 А, 23–24 В.
- Порошковая проволока 1,2 мм на керамической подкладке с обратным формированием шва в вертикальном положении, сталь РСД32 толщиной 12 мм, CO₂ с расходом 11–13 л/мин: 1-й проход — 170–180 А, 25–26 В; 2-й — 180–200 А, 26–27 В; 3-й — 200–210 А, 26–27 В.
Что заключило предприятие
В отчёте отмечено:
- горение сварочной дуги устойчивое, возбуждение дуги стабильное;
- формирование металла шва удовлетворительное, переход к основному металлу плавный;
- поверхность валика сварного шва ровная, поверхностные дефекты в виде пор отсутствуют;
- УЗК участка, заваренного проволокой сплошного сечения Св-08Г2С 1,2 мм, — дефектов не обнаружено;
- УЗК участка, заваренного порошковой проволокой 1,2 мм, — дефектов не обнаружено;
- сварочный аппарат можно использовать не только на стационарных местах.
Положительные стороны:
- простое и понятное меню, позволяющее выбрать режим сварки;
- качественная сварка, что доказывает УЗК;
- защита электрокомпонентов от перегрева в процессе сварки;
- высокий класс защиты IP 34 гарантирует сохранность аппарата в различных условиях эксплуатации — по влажности и механическим загрязнениям;
- охлаждение горелок водяное или воздушное;
- режим сварки 2- и 4-тактный;
- использование простых и цифровых горелок;
- российская разработка, производится в России.
Отмеченные недостатки:
- нет рым-болтов для подъёма на аппарате: рым-болты установлены на транспортировочной тележке, и при транспортировке краном есть вероятность опрокидывания сварочного аппарата;
- ненадёжное соединение силовых кабелей и шлангов охлаждающей жидкости к подающему механизму.
Вывод
Отчёт подписали директор завода, старший мастер КП и исполнитель отчёта.
Возьмите EVOMIG 502 PRO на апробацию
Онежский ССЗ проверял EVOMIG PRO 500 Al на корпусном производстве силами сварщиков 4–5 разряда — от наплавки валиков в потолочном положении до контрольных стыковых проб с ультразвуковым контролем. EVOMIG PRO 500 Al больше не выпускается — привезём EVOMIG 502 PRO, ту же линейку в текущем поколении, на ваш участок: вы работаете на своей номенклатуре и сами делаете выводы.
Стоит попробовать, если у вас:
- судостали или другие конструкционные стали 4–20 мм, сварка в вертикальном и потолочном положениях, где шов проверяют УЗК;
- порошковая проволока на керамической подкладке с обратным формированием шва — режим, который завод отработал по проходам;
- работа не только на стационарном посту, во влажности и грязи: в отчёте отмечены класс защиты IP 34 и защита электрокомпонентов от перегрева.
Напишите, что и из чего свариваете, — подберём комплектацию и согласуем условия апробации.
