TIG без прутка: как «СтройМонтаж-5» механизировал аргонодуговую сварку с AUTOTIG-300 OSC
Оборудование для пищевых и фармацевтических производств сваривают из тонкой нержавеющей стали: ёмкости, колонны, аппараты. Швы длинные, требования к ним жёсткие: без деформаций, без прожогов, с ровной поверхностью, которую потом не нужно долго зачищать. Ручная TIG-сварка с прутком здесь упирается в сварщика: скорость, стабильность и нагрев металла зависят от его руки.
Рассказываем, как изготовитель технологического оборудования «СтройМонтаж-5» снял эту зависимость: аппарат EVOTIG DC с устройством автоматической подачи присадки AUTOTIG-300 OSC отлично подошёл для продольных и кольцевых швов, и тот же комплект используют для ручной сварки.
Если коротко
Длинные швы на тонкостенных металлоконструкциях из нержавеющей стали без перегрева и деформаций
EVOTIG 351 P DC W и AUTOTIG-300 OSC: подача присадки вместо прутка на каретке, на вращателе и в руках сварщика
Металл не перегревается и не деформируется, скорость и качество шва подтверждает руководитель цеха
Кто сваривает

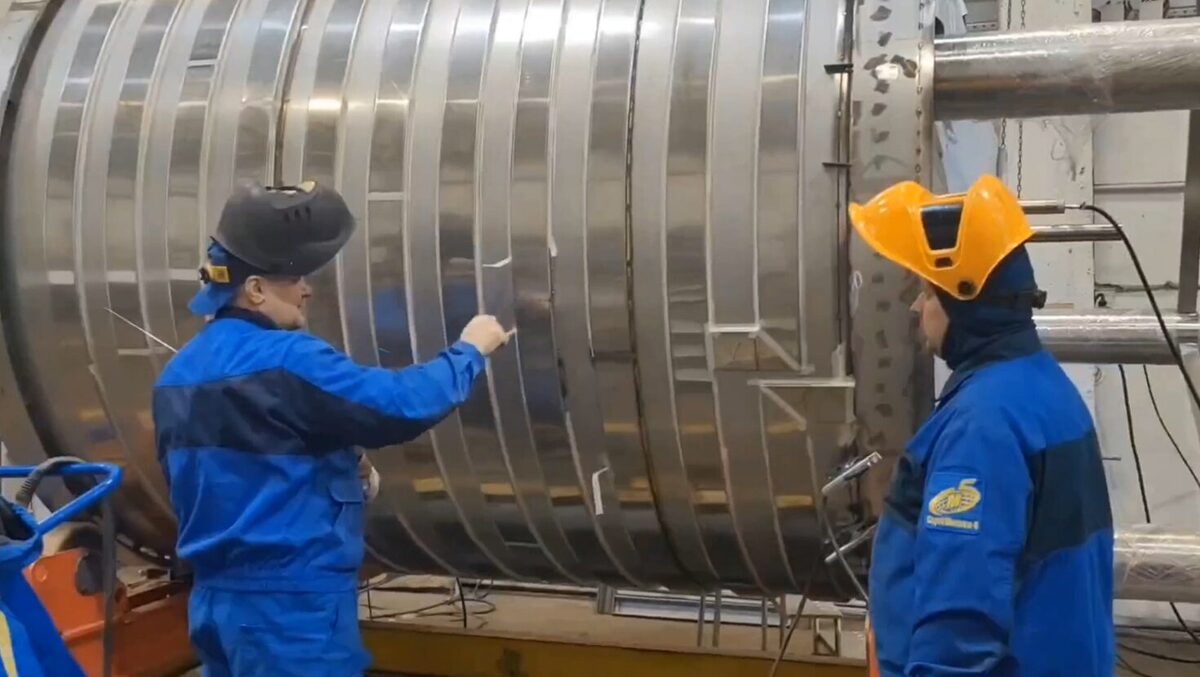

«СтройМонтаж-5» (Омск) более 17 лет проектирует, изготавливает и монтирует сложное технологическое оборудование для пищевой и фармацевтической промышленности и технологических систем: ёмкости, колонны, аппараты и обвязку из нержавеющей стали. Последние проекты предприятие выполняет по программе импортозамещения, в том числе для молочной отрасли.

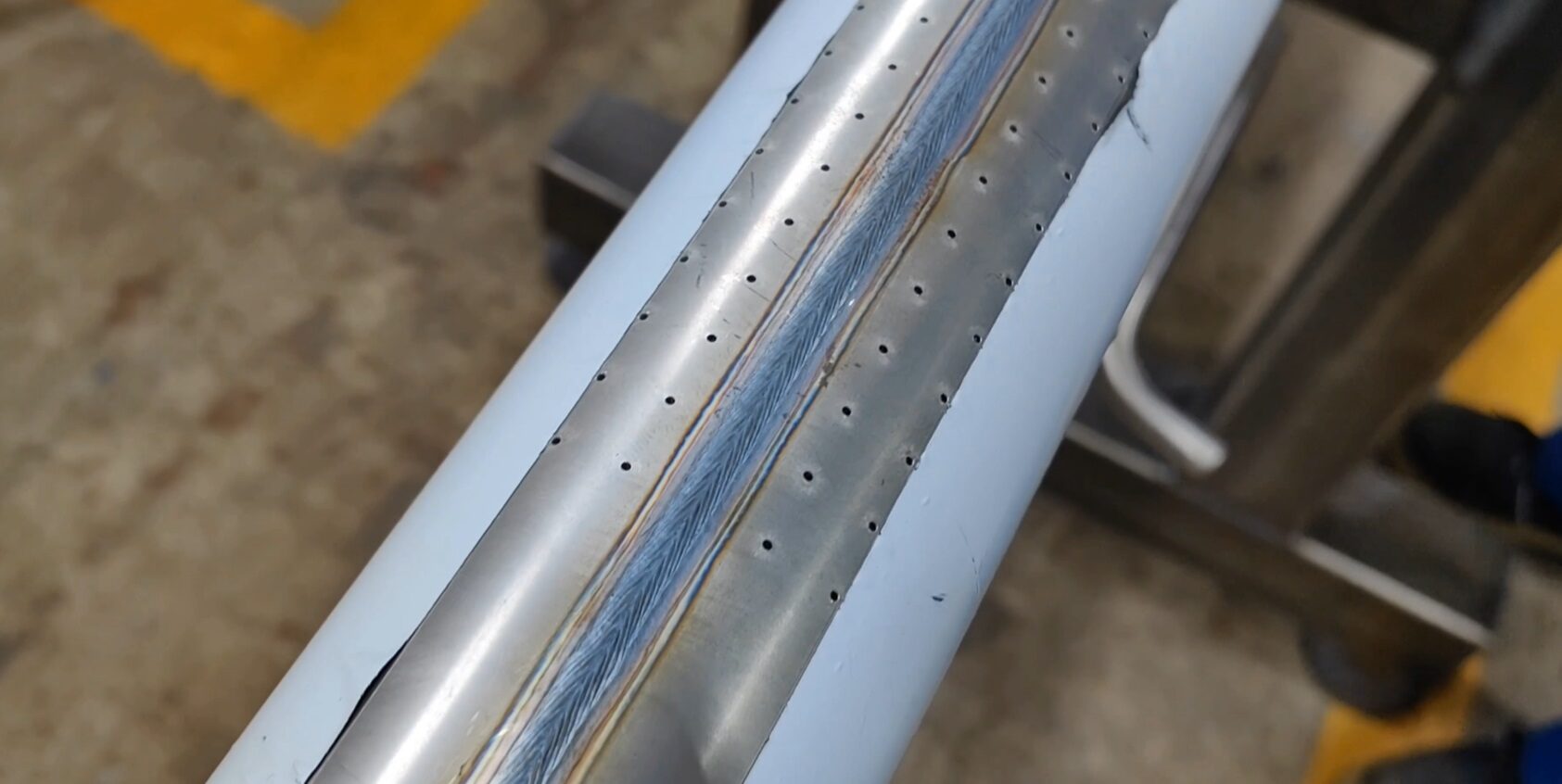

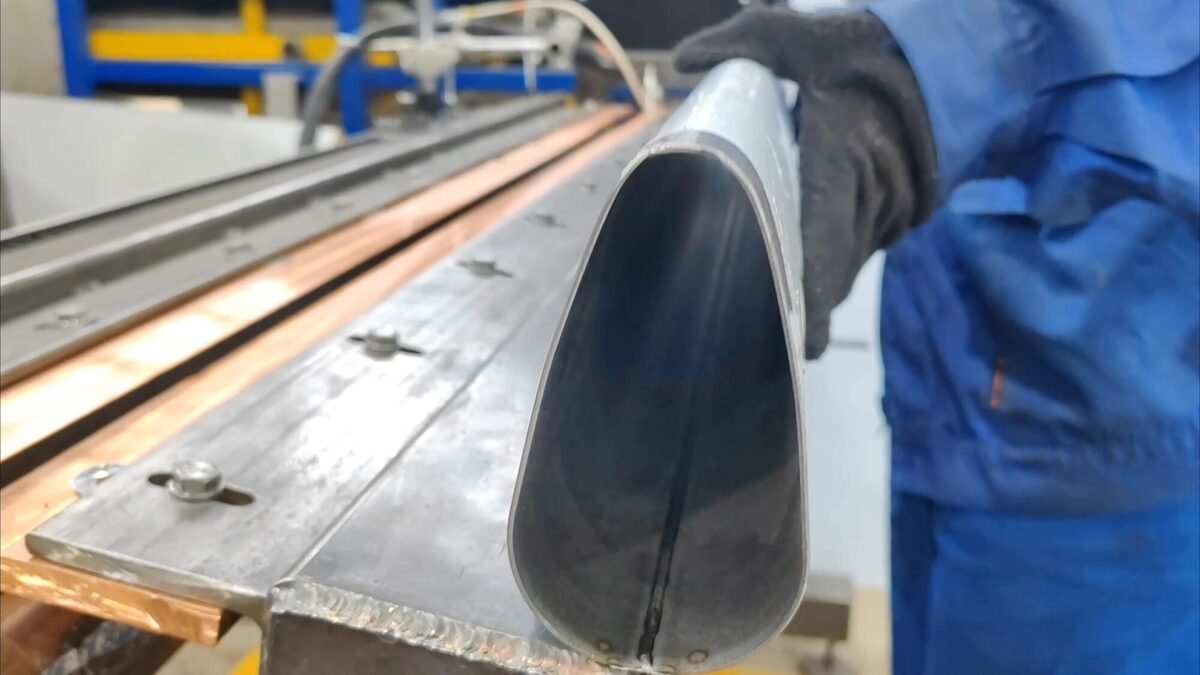

Типовой узел любого такого изделия — обечайка: свёрнутый лист с продольным швом, который затем стыкуется кольцевыми швами с днищами и соседними секциями. Толщина стенки небольшая, длина шва большая, а требования к нему высокие: тепловложение нужно держать минимальным, иначе обечайку ведёт и появляются цвета побежалости. Показательный пример — колонна для обезвоживания творожного сгустка: перфорированная обечайка, где продольный шов проходит рядом с сотнями отверстий.
Металлообрабатывающим цехом руководит инженер по сварке Артём. В профессиональном сообществе его знают как эксперта: он входил в комиссию регионального конкурса «Лучший по профессии — Сварщик» в Омском авиационном колледже имени Н. Е. Жуковского (БПОУ «Омавиат»), возглавляет комиссию по итоговой аттестации студентов-сварщиков и сам обучает сварщиков аргонодуговой сварке.
Какое оборудование выбрали
В 2025 году «СтройМонтаж-5» приобрела у Deria аппарат EVOTIG 351 P DC W в комплекте с устройством подачи холодной присадочной проволоки AUTOTIG-300 OSC.

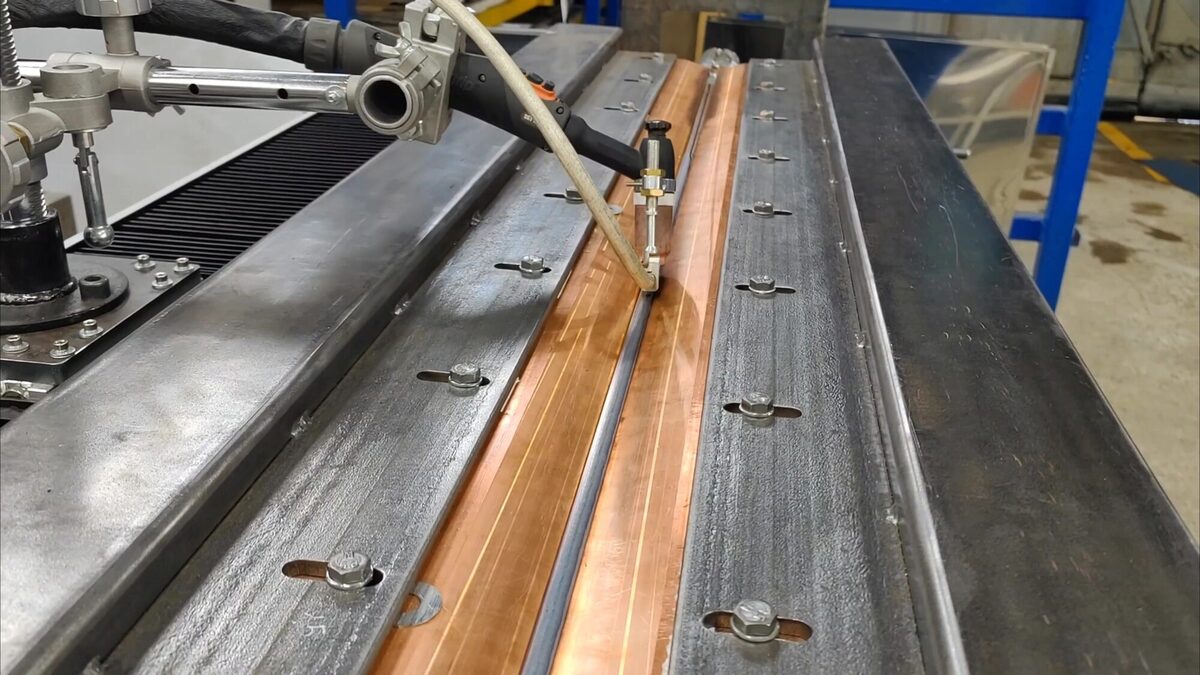

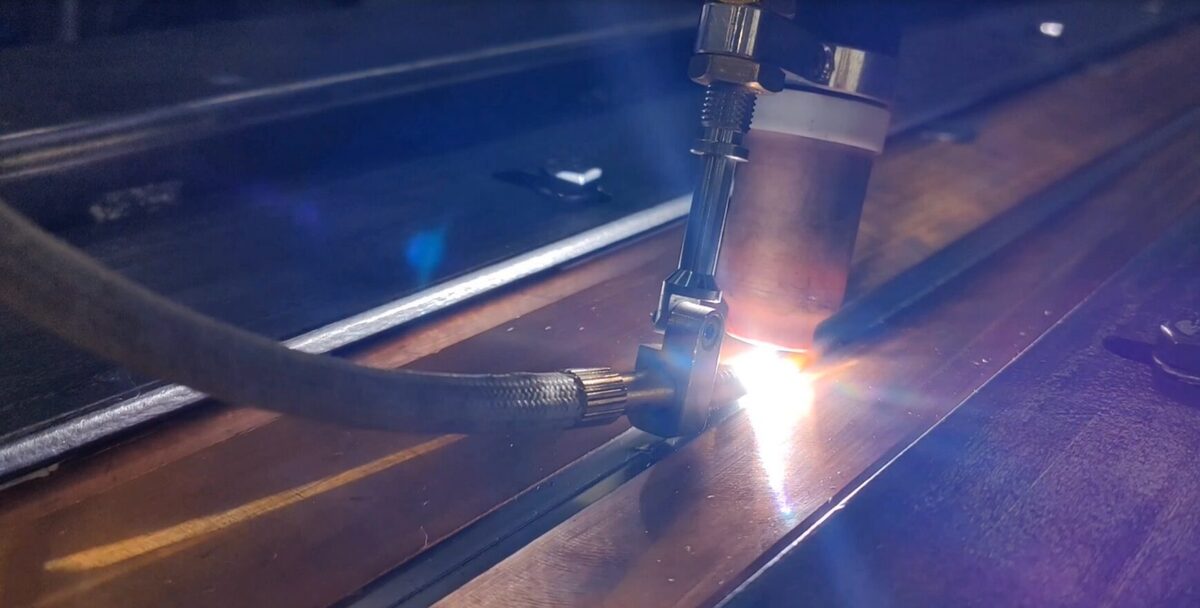

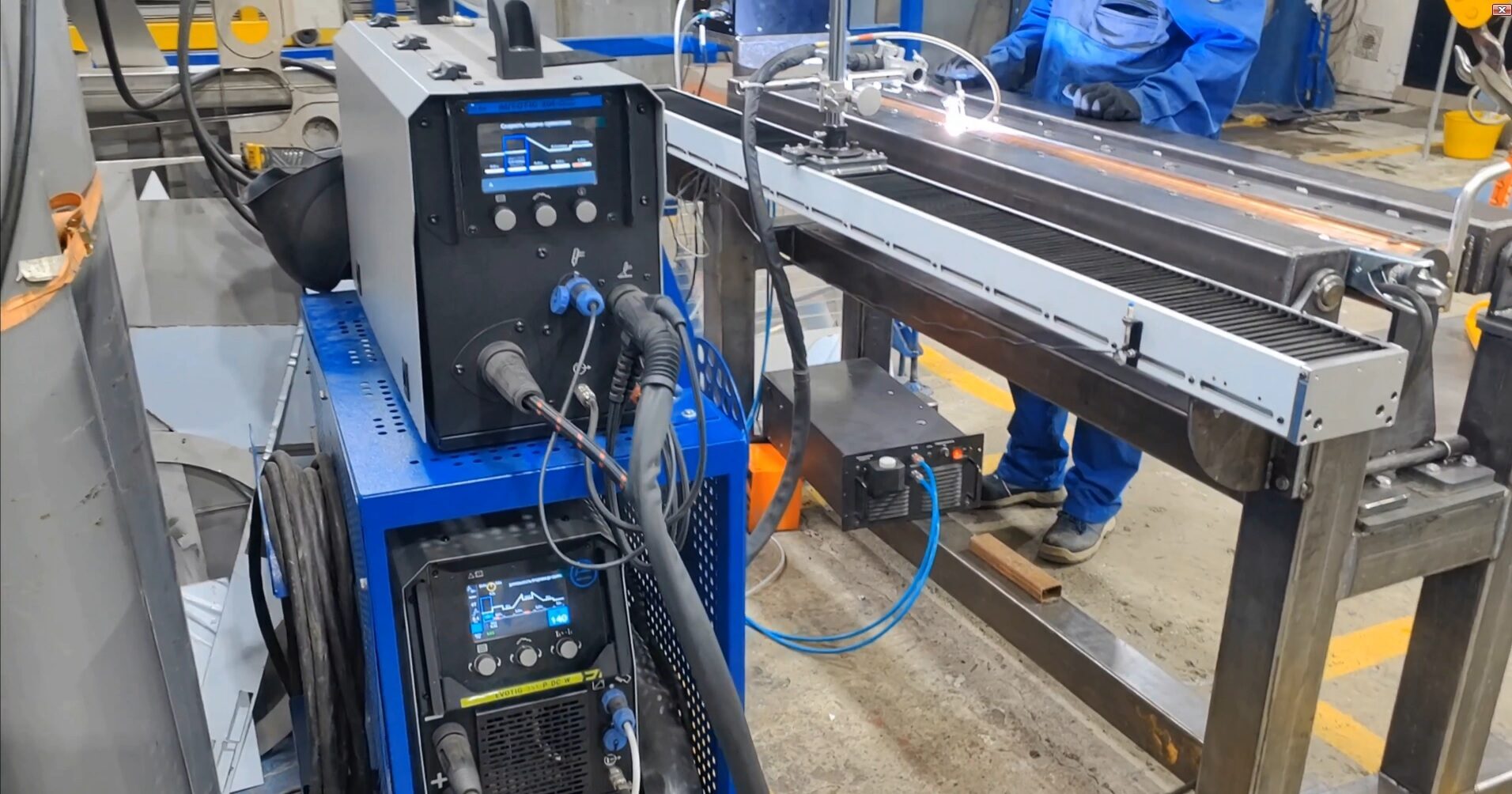

Для продольных швов аппарат и подающее устройство встроили в установку с модулем линейного перемещения и системой охлаждения. Обечайка зажимается прижимами на медной подкладке по всей длине шва, горелка и мундштук присадки идут по каретке, проволока подаётся автоматически. Скорость каретки, ток и подача присадки заданы один раз, и каждый следующий шов повторяет предыдущий.
Установка в связке с сварочным аппаратом показала себя отлично. Скорость и качество сварки на высоте! Металл не перегревается и не деформируется при сварке.
Артём, инженер по сварке, руководитель металлообрабатывающего цеха «СтройМонтаж-5»
Установка в работе
Один комплект на три рабочих места
Установка продольных швов — только одно из применений связки EVOTIG 351 P DC W и AUTOTIG-300 OSC. Подающее устройство закреплено на аппарате и переключается между постами без перенастройки.
- Продольные швы обечаек и корпусов: горелка с мундштуком присадки на каретке линейного модуля.

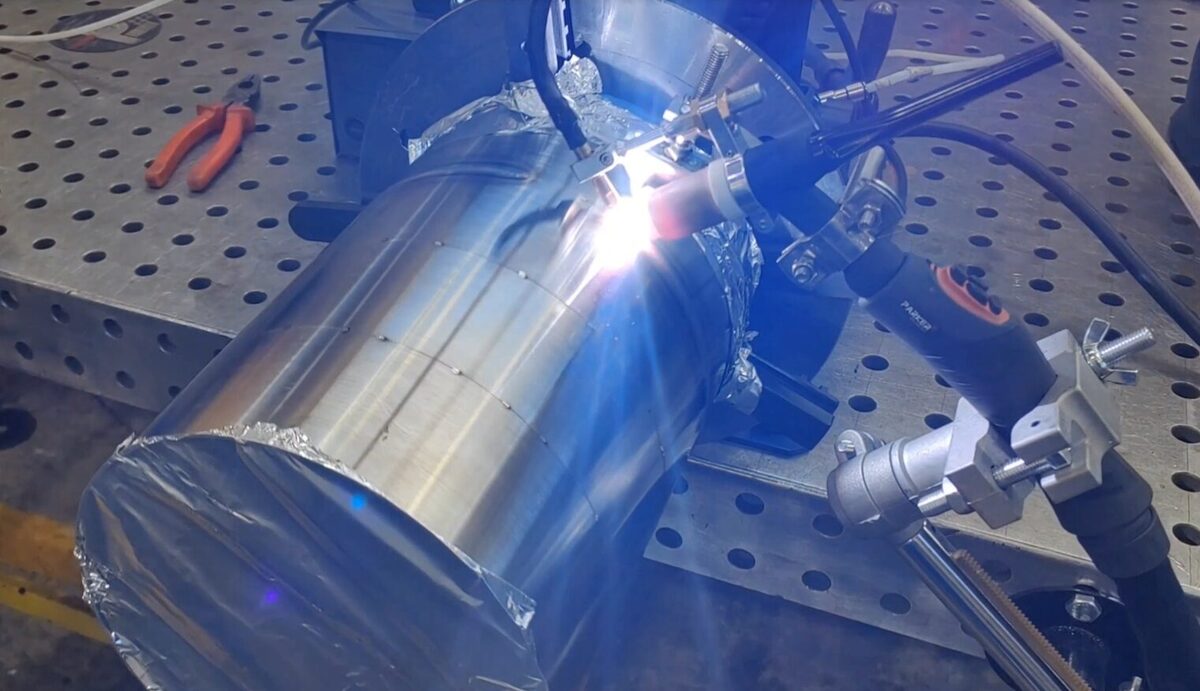

- Кольцевые швы: обечайка на вращателе, горелка и мундштук на стойке, сварщик следит за ванной.

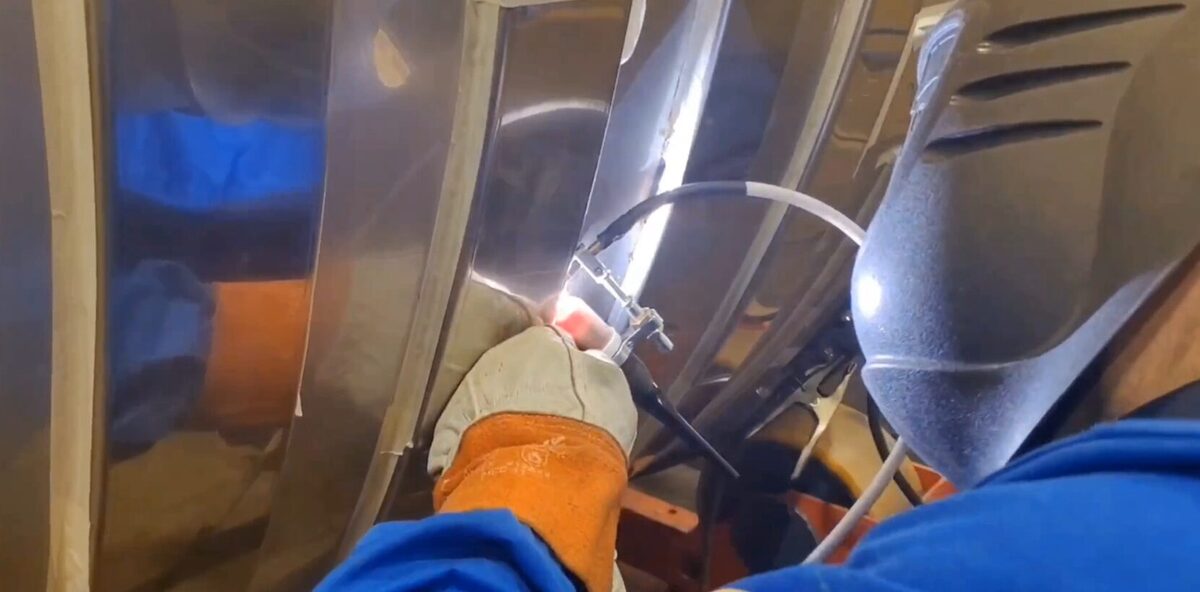

- Ручная сварка внутри ёмкостей и на монтаже: горелка с подачей присадки в руке, вторая рука свободна для зачистки и удержания детали.
Во всех трёх режимах присадку подаёт AUTOTIG, а не сварщик, поэтому и скорость, и тепловложение одинаковы от шва к шву.
Что даёт AUTOTIG-300 OSC вместо прутка

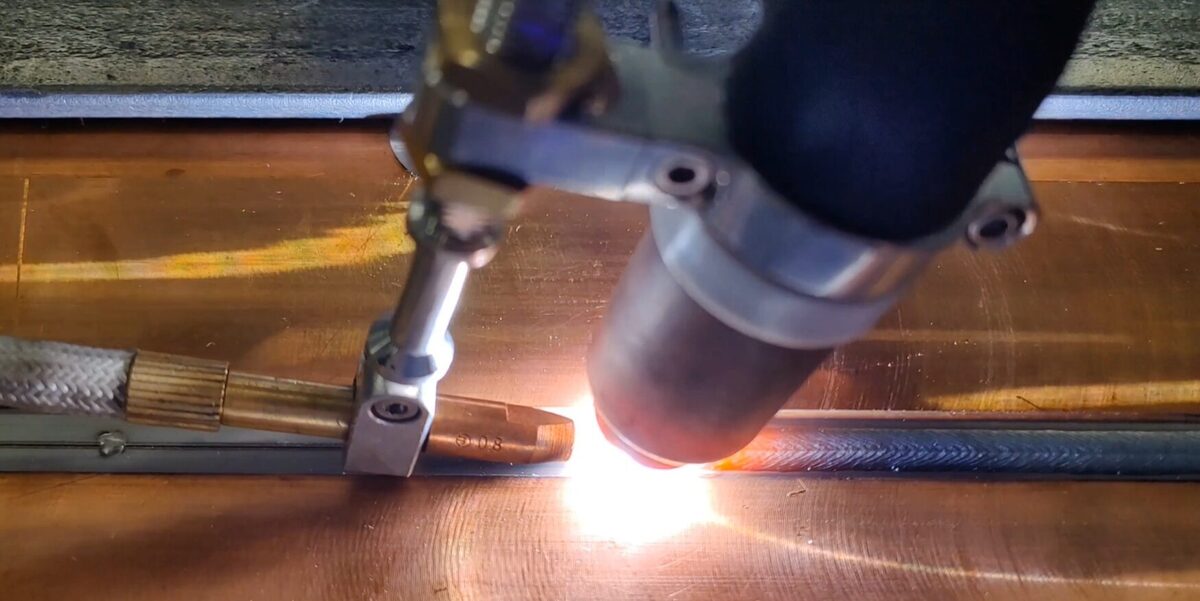

AUTOTIG-300 OSC подаёт холодную присадочную проволоку в зону аргонодуговой сварки. Работает с ручной горелкой и встраивается в автоматические установки и роботизированные комплексы.
- Скорость подачи проволоки на 60 % выше, чем при ручной TIG-сварке с прутком.
- Синергетический режим: подача и прерывание проволоки синхронизированы с током в импульсной сварке.
- Импульсная сварка с осцилляцией: подача синхронизирована с импульсом тока, меньше тепловых деформаций.
- Скорость подачи 0,1–10 м/мин, проволока 0,8–1,6 мм, катушка 300 мм.
- Управление 2Т/4Т, единая логика настройки с аппаратами EVOSPARK.
Как это выглядит в цехе
Есть длинные швы на тонкой нержавейке?
«СтройМонтаж-5» собрал связку аппарата, подающего устройства и модуля перемещения под свои обечайки. Мы поможем подобрать такую же под вашу номенклатуру и привезём EVOTIG с AUTOTIG-300 OSC на апробацию.
Стоит попробовать, если у вас:
- ёмкости, колонны, теплообменники или трубопроводы из нержавеющей стали, где перегрев ведёт изделие и портит поверхность;
- продольные и кольцевые швы, которые сейчас зависят от руки конкретного сварщика;
- нужна подача присадки, которая работает и на установке, и на вращателе, и в руках.
